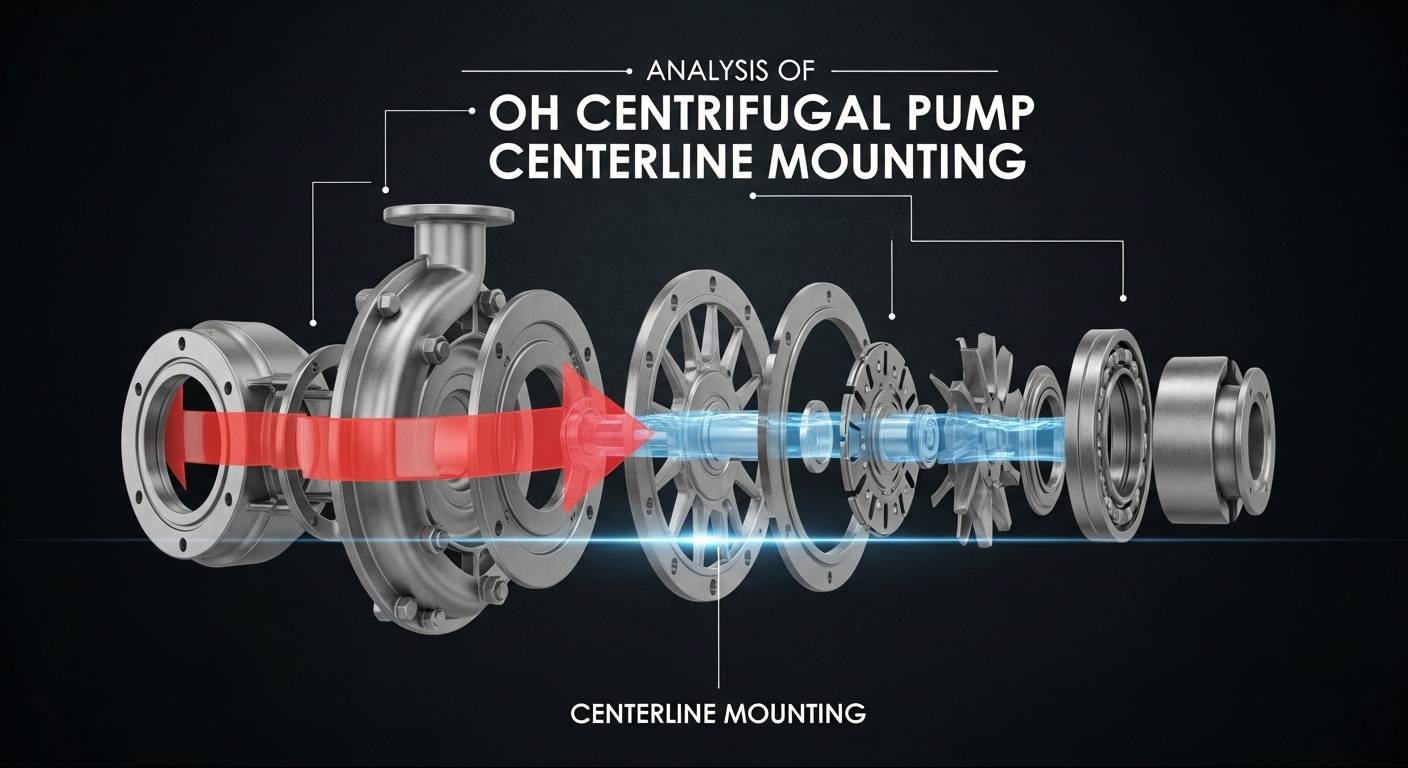

Analyse af OH Centrifugalpumpe Centerline Montering

Under barske arbejdsforhold som petrokemisk og høj temperatur væskeoverførsel, stabiliteten afOH centrifugalpumper(kompatibel med API 610-standarder) er afgørende. Som en kernemonteringsmetode bruges centerlinjemontering i vid udstrækning i kraftige OH2/OH3-pumpemodeller. Hvad gør dette design unikt?

1. Hvad er centerlinjemontering?

På et raffinaderis renoveringssted så jeg teknikere, der sammenlignede monteringsforskellene mellem OH1- og OH2-pumper: OH1-pumpen er fastgjort med fødder i bunden af ​​huset, mens OH2-pumpens flange er direkte på linje med referencelinjen på bundpladen - dette er en ligetil manifestation af centerlinie. Dette strukturelle design er eksplicit påkrævet af API 610-standarder og kan effektivt løse driftsmæssige udfordringer i højtemperatur- og højtryksmiljøer.

2. Hvorfor vælge centerlinjemontering?

Nøglen ligger i at løse problemet med termisk udvidelse. Når pumpen overfører højtemperaturmedier (såsom varm olie ved 200-400 ℃), vil huset og akslen undergå ekspansion og deformation. Traditionel fodmontering er tilbøjelig til at fejljustere mellem pumpeakslen og motorakslen, hvilket forårsager vibrationer, tætningslækage og endda lejeskade. Centerlinjemontering, ved at fiksere den centrale akse, tillader termisk ekspansion at fordele sig jævnt langs symmetriaksen, hvilket bibeholder justeringens stabilitet. For eksempel oplevede et raffinaderi engang tætningslækage i en fodmonteret pumpe efter kun tre måneders overførsel af varm olie ved 380 ℃; adskillelse afslørede en 0,2 mm forskydning mellem pumpeakslen og motorakslen. Efter skift til centerlinjemontering opstod lignende problemer aldrig igen.

3. Tre kernefordele ved centerlinjemontering

I praktisk drift og vedligeholdelse er disse fordele ikke kun teoretiske, men kan virkelig reducere problemer:

• Stærk termisk stabilitet: En pumpe i et ethylenanlæg skal ofte skifte mellem kolde og varme medier med temperatursvingninger fra 80 ℃ til 320 ℃. Pumpen med centerlinjemontering bevarer dog en vibrationsværdi under 4,5 mm/s efter hver omskifter, langt lavere end standardgrænsen.
• Høj vedligeholdelseseffektivitet: Tidligere tog reparation af en fodmonteret pumpe 8 timer blot at skille motoren ad og justere akslerne. I modsætning hertil, for en centerlinjemonteret pumpe med en tilbagetrukket rotor, da vi udskiftede den mekaniske tætning sidste år, tog det kun 3 timer - ingen grund til at skille motoren ad, bare træk rotoren ud direkte, hvilket sparer det meste af tiden.
• Forbedret pålidelighed: Ved at kontrollere vores virksomheds udstyrsoptegnelser, under høje temperaturforhold, kan den gennemsnitlige problemfrie driftstid for centerlinjemonterede pumper nå op på 18 måneder, mens de fleste fodmonterede pumper kun kan holde omkring 12 måneder - et betydeligt mellemrum på 30%-40%.

4. Anvendelsesscenarier og monteringsnøglepunkter

Typiske anvendelser:

• Medieoverførsel ved høj temperatur (≥150℃), såsom varme oliecirkulationssystemer i raffinaderier
• Højtryksarbejdsforhold (≥2,5MPa), såsom reaktorfødepumper i kemiske anlæg
• Kritisk procesudstyr, såsom opløsningsmiddeloverførselspumper i PTA-anlæg

Vigtige monteringstrin:

① Bundpladen skal fuges og fikseres for at sikre fundamentets vibrationsmodstand;

② Brug et laserjusteringsværktøj til at kalibrere pumpeakslen og motorakslen med en afvigelse ≤0,05 mm/m;

③ Installer kompensationspakninger ved flangen for at eliminere virkningen af ​​mikrodeformation af basen;

④ Kontroller justeringsstatus igen efter installation og den første termiske cyklus.

5. Konklusion

Centerline-montering er ikke bare en simpel fikseringsmetode, men en systematisk løsning designet til at imødegå de operationelle smertepunkter ved kraftige pumper. Fra termisk ekspansionskontrol til vedligeholdelseskomfort løber dens værdi gennem hele pumpens livscyklus. For industrielle scenarier, der kræver langsigtet stabil drift, skal du vælge et centerlinjemonteringsskema i overensstemmelse medAPI 610standarder er en vigtig beslutning for at sikre kontinuitet i produktionen.
