Bedste praksis for installation af centrifugalpumpefundament: Seks kritiske retningslinjer for fundamentbolte og fuger

I den industrielle væskesektor,Teffikoingeniører understreger et kerneprincip: "En pumpes stabilitet er ligeligt defineret af dens design og dens fundament." Præcisionen ved montering af fundamentbolt dikterer direkte den naturlige frekvens og vibrationsniveauer for en centrifugalpumpe under drift.

Nedenfor er de seks kritiske tekniske krav til fundamentbolthuller og fugeprocedurer, opsummeret af Teffikos tekniske team til konstruktionsreference.

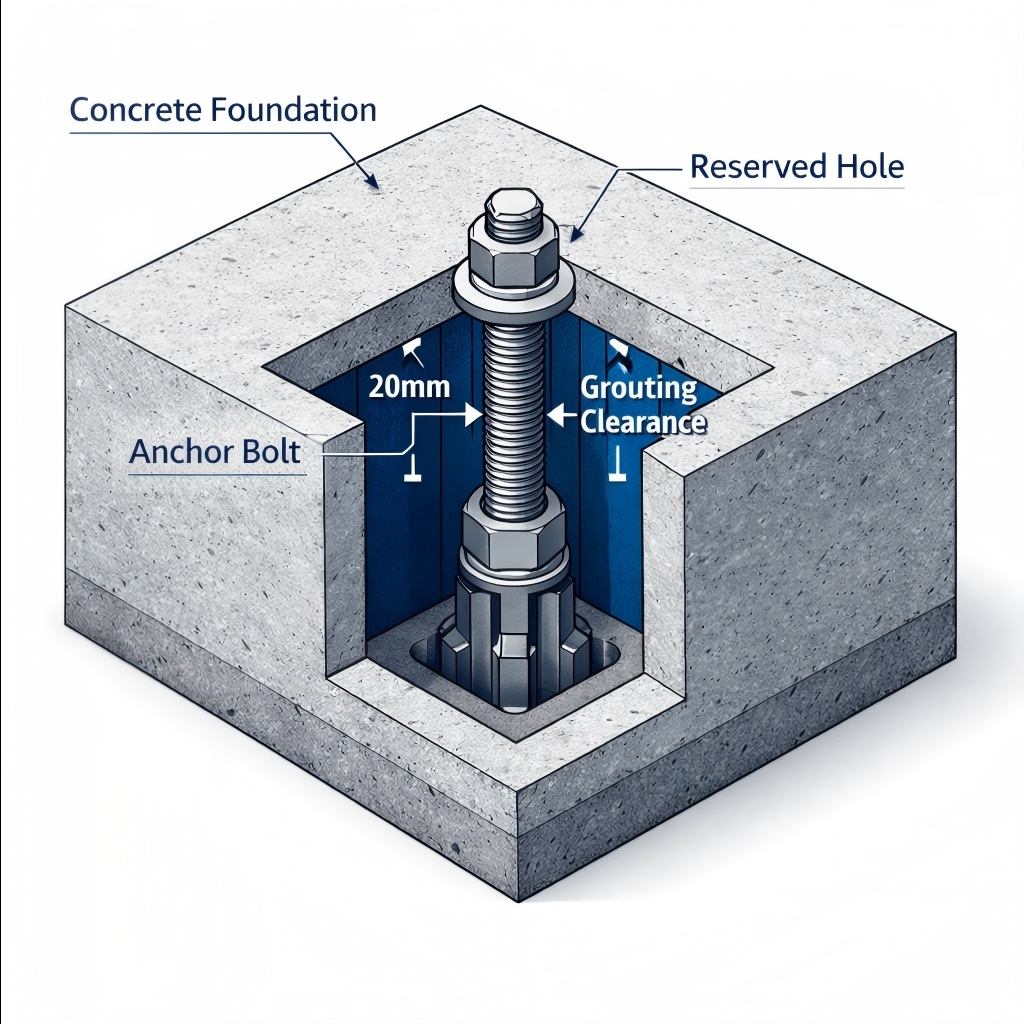

1. Præcisionspositionering: Dimensionel nøjagtighed og niveau

Præcision er grundlaget for stabilitet. Før fugning er streng kontrol i forhold til pumpeproducentens tekniske specifikationer obligatorisk.

• Dimensionskonsistens: Afstanden og diameteren af ​​fundamentboltene skal nøje passe til pumpens base eller enhedsdimensioner. Selv mindre afvigelser kan forårsage tvungen samling, hvilket inducerer startspænding på pumpeakslen.
• Niveaukrav: Afvigelsen af ​​fundamentets overfladeniveau skal kontrolleres inden for 0,5 mm pr. meter (eller som specificeret af udstyrsproducenten).
• Teknisk indsigt: Overskridelse af denne tolerance forårsager torsionsdeformation af pumpehuset ved fastgørelse. Dette kompromitterer den mekaniske tætningsfladetilpasning, hvilket fører til lækage og overdreven vibration - en primær årsag til uforklarlige tætningsfejl.

2. Konsolideringsteknik: Forebyggelse af vipning og forskydning

Korrekt betonkonsolidering omkring fundamentsbolte er afgørende for den strukturelle integritet.

• Undgå vipning: Vibratorer må aldrig komme i direkte kontakt med eller udøve sideværts tryk på fundamentboltene. Direkte kontakt kan få bolte til at vippe. En vippet bolt resulterer i ikke-vertikal belastningsfordeling, hvilket skaber forskydningsspændingskoncentrationspunkter ved møtrikkens grænseflade.
• Eliminer forskydning: Sikre fikseringsforanstaltninger skal implementeres under konstruktionen for at sikre, at alle indlejrede dele (bolte og muffer) forbliver stationære med nul forskydning under hældeprocessen.

3. Timingkontrol: 75 % styrketærskel og sekundær fugning

Timing er ofte den mest oversete faktor i forhastede byggeplaner.

• Styrketærskel: Den primære fundamentbeton skal opnå mindst 75 % af dens beregnede trykstyrke, før pumpeenheden nivelleres, justeres og fikseres. For tidlig belastning risikerer ujævn fundamentsætning.
• Processekvens: Sekundær fugning må kun fortsætte, efter at udstyret er blevet præcist justeret og permanent fikseret.
• Optimal tykkelse: Den sekundære fugetykkelse skal nøje holdes mellem 30 mm og 70 mm.
• Teknisk analyse: Lag, der er tyndere end 30 mm, mangler tilstrækkelig masse til at overføre belastninger effektivt og er tilbøjelige til at revne. Lag, der er tykkere end 70 mm, genererer overdreven krympespænding, hvilket fører til indvendig revnedannelse. 30–70 mm-området er den verificerede "sikkerhedszone" for lastoverførsel.

4. Grænsefladeforberedelse: Renlighed og fugtkontrol

Forbindelsen mellem eksisterende og ny beton er et kritisk svagt punkt, der kræver dobbelte sikkerhedsforanstaltninger.

• Rengøringsstandard: Den overflade, der er beregnet til sekundær fugning, skal vaskes grundigt for at fjerne al olie, støv, slam og løse partikler.
• Fugtforhold: Underlaget skal være mættet overflade-tørt (SSD) – fuldstændigt fugtet, men uden stående vand – før fugning. Dette forhindrer den gamle beton i at absorbere fugt fra den nye fugemasse, hvilket ville kompromittere bindingsstyrken.
• Forholdsregler ved lav temperatur: Hvis omgivelsestemperaturerne falder til under 0°C, skal der træffes øjeblikkelige anti-frysningsforanstaltninger for at forhindre frysning ved grænsefladen, hvilket ødelægger bindingsevnen.

5. Materialevalg: Højstyrke Fin-Aggregeret Beton

For højpræcisionsudstyr som flertrins centrifugalpumper er materialespecifikation altafgørende.

• Aggregatspecifikation: Fin knust stenbeton foretrækkes for at sikre, at fugemassen fuldt ud fylder smalle bolthuller og bundhuller uden hulrum.
• Styrkehierarki: Fugematerialets trykstyrkegrad skal være en grad højere end den primære fundamentbeton.
• Engineering Princip: Konceptet med en "stærk skal, svag kerne" er ugyldigt her. Installationslaget skal være stærkere end basen for effektivt at fjerne dynamiske belastninger, der genereres under pumpedrift, og forhindre belastningsskader på selve fundamentet.

6. Hærdemiljø: Termisk beskyttelse under 5°C

Hærdning er det sidste og mest afgørende trin for langtidsholdbarhed.

• Kritisk temperaturtærskel: Når omgivelsestemperaturerne falder til under 5°C, sænkes cementhydreringsreaktionen betydeligt, hvilket forringer styrkeudviklingen.
• Obligatoriske foranstaltninger: Der skal anvendes strenge varmeisolerings- eller opvarmningsforanstaltninger i hele hærdningsperioden for det sekundære fugelag.
• Risikoadvarsel: Forkert hærdning ved lave temperaturer kan resultere i, at fugelaget ikke når designstyrke, hvilket skaber en latent risiko for strukturel fejl under pumpedrift.

Konklusion

Ordsproget "Detaljer bestemmer succes eller fiasko" er særligt relevant icentrifugalpumpeinstallation. Fra dimensionsnøjagtigheden af ​​reserverede huller til de strenge protokoller for sekundær fugning og boltepræcision på millimeterniveau, er hvert trin forbundet.Teffikooverholder disse strenge standarder for at kontrollere alle detaljer, hvilket sikrer stabil og pålidelig drift af pumpeudstyr gennem professionel udførelse og kvalitetssikring.
