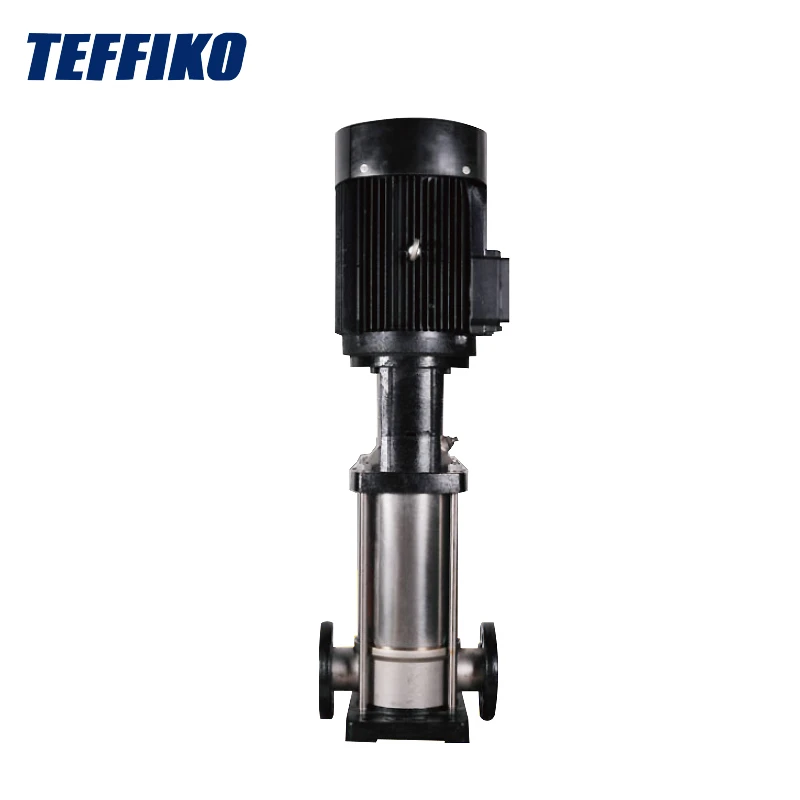

Lodret multistages rustfrit stålcentrifugalpumpe

TDFP-lodrette multistages rustfrit stålcentrifugalpumpe er et multifunktionelt produkt. Det kan transportere forskellige medier, såsom ledningsvand og let ætsende industrielle væsker, og er velegnet til forskellige temperaturer, strømningshastighed og trykscenarier. Det er vidt brugt inden for flere felter, herunder vandforsyning, industriel tryk, industriel væske transport, vandbehandling og kunstvanding. Specifikke applikationer inkluderer vandplantefiltrering og transport, zoneret vandforsyning i vandplanter, højhuse-bygningstryk, industrielle procesvandssystemer, rengøringssystemer, højtryksskylningssystemer, brandbekæmpelsessystemer, afkøling og klimaanlægssystem Vanding, sprinklervanding og drypvanding.

Driftsbetingelser

Multi-trins lodrette rustfrit stålcentrifugalpumpe er velegnet til:

Væsken skal være tynd, ren, ikke-brandfarlig, ikke-eksplosiv og fri for faste partikler eller fibre.

• Flydende temperatur:

• Normal temperaturtype: -15 ° C ~ +70 ° C

• Type af varmt vand: -15 ° C ~ +120 ° C

• Omgivelsestemperatur: Op til +40 ° C

• Højde: Op til 1000 m

Minimum indgangstryk NPSH

I en lodret multi-trins korrosionsbestandig centrifugalpumpe, hvis trykket i pumpen er lavere end damptrykket af den transporterede væske, kan kavitation forekomme. For at undgå kavitation er det nødvendigt at sikre, at der er et minimumstryk på indgangssiden af ​​pumpen.

Tips til at dele ：

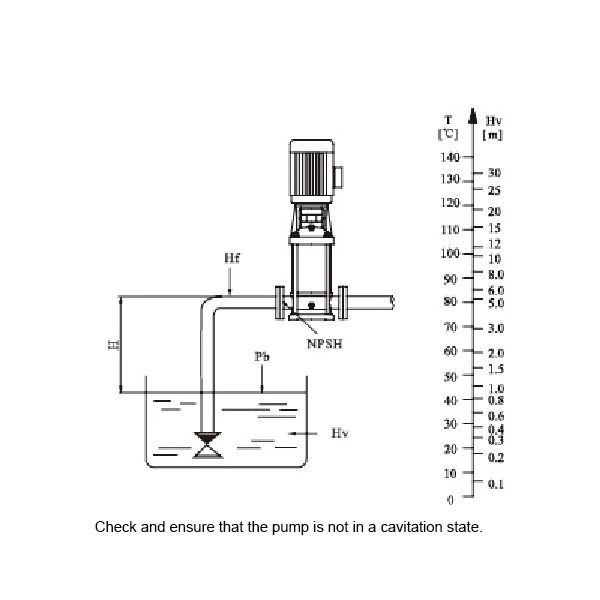

Den maksimale sugeløft H [m] kan beregnes med følgende formel:

H = Pb × 10.2 - NPSH - HF - HV - HS

• PB = atmosfærisk tryk [bar] (det atmosfæriske tryk kan indstilles som 1 bar; i et lukket system er PB systemtrykket [bar]).

• NPSH = netto positivt sugehoved [M] (det kan læses fra den maksimale mulige strømningshastighed for pumpen på NPSH -kurven).

• HF = indløbsrørledningstab [M].

• HV = damptryk [M].

• Hs = sikkerhedsmargin = mindst 0,5 m hoved.

Dommer regler:

• Hvis den beregnede H er positiv, kan pumpen fungere under den maksimale sugelift H.

• Hvis den beregnede H er negativ, skal der være et minimum indløbstryk for H -hovedet.
