Beregning af centrifugalpumpens geometriske sugeløft Hg: Formler, procedurer, tilfælde og vejledning til undgåelse af faldgruber

Beregning af det geometriske sugeløft Hg af acentrifugalpumpeer en kerneprocedure i pumpeinstallationsdesign. Det bestemmer direkte, om der vil opstå kavitation, om pumpen kan trække vand stabilt, og om den kan fungere effektivt i lang tid. Mange fejl såsom utilstrækkelig vandydelse, høj støj og vibrationer, impellerskader og hyppige udstyrsfejl stammer hovedsagelig fra fejlberegninger af det geometriske sugeløft Hg eller for stor installationshøjde.

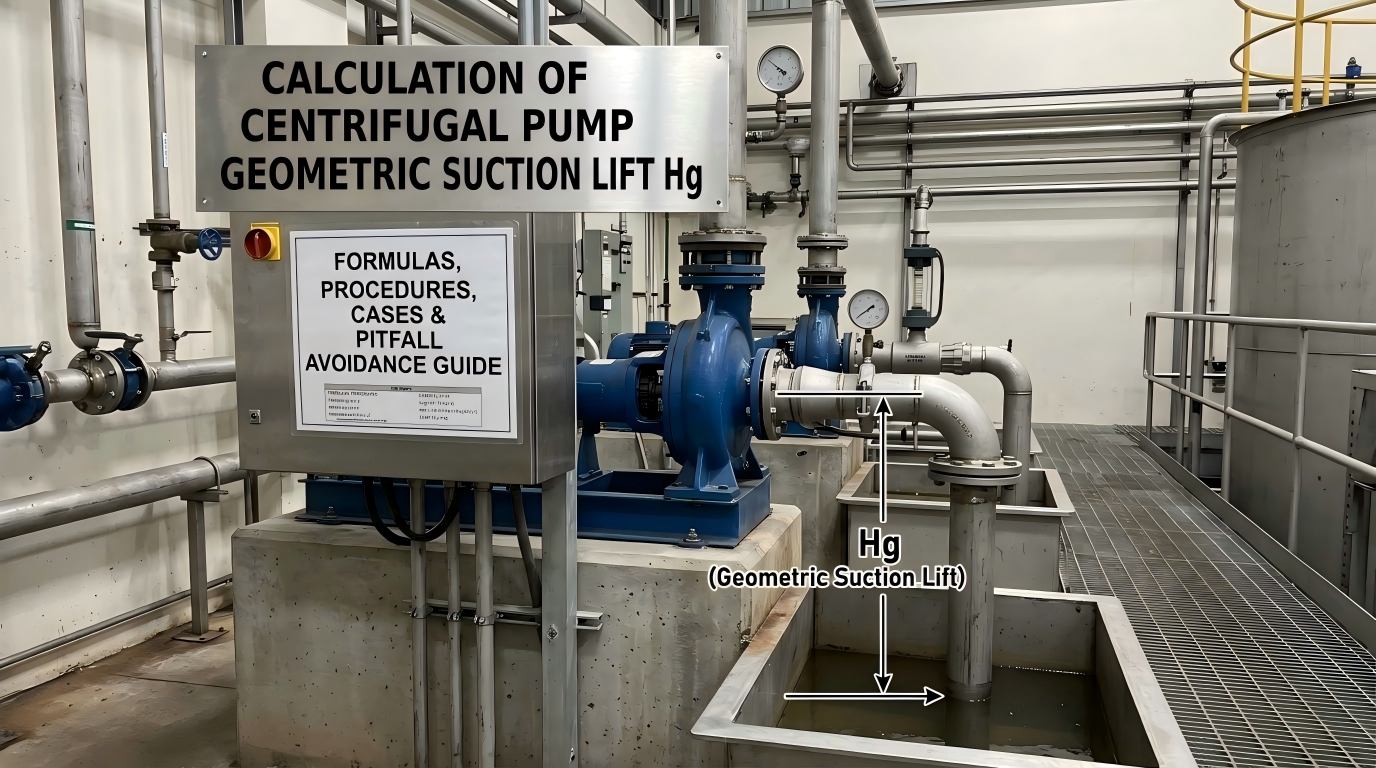

Industrial Centrifugal Pump Installation

I. Hvad erCentrifugalpumpeGeometrisk sugeløft Hg?

Det geometriske sugeløft Hg for en centrifugalpumpe refererer til den lodrette højdeforskel mellem pumpehjulets centerlinje og sugetankens væskeoverflade, målt i meter (m). Det fungerer som en kernekontrolparameter til at bedømme pumpens væskesugekapacitet og forhindre kavitation.

Generelle kriterier for industriinstallationsvurdering:


  • Hg > 0: Pumpen er installeret over væskeoverfladen, kendt som sugeløftinstallation, den mest udbredte installationsmetode i industrielle scenarier.
  • Hg < 0: Pumpen er installeret under væskeoverfladen, kendt som oversvømmet sugeinstallation, hvilket eliminerer risikoen for luftindtagelse og leverer optimal anti-kavitationsstabilitet.
  • For høj Hg: Hvis den faktiske installationshøjde overstiger den beregnede tilladte værdi, vil der uundgåeligt opstå kavitation, flowafbrydelse, ustabil vandydelse, impellerskader og andre fejl.


Kort sagt kan Hg ikke vilkårligt indstilles som en installationsdimension. Det skal udledes gennem præcis beregning og korrektion af driftstilstand, der fungerer som et obligatorisk indeks for sikker, langsigtet og stabil pumpedrift.

II. Grundlæggende koncepter: Tilladt sugeløft Hs og netto positivt sugehoved Δh

Beregning af pumpe Hg bygger på to store parametre målt af pumpeproducenter, som også er de mest forvirrende begreber for begyndere.

1. Tilladt sugeløft Hs

Det tilladte sugeløft Hs refererer til den maksimalt tilladte vakuumgrad ved pumpens indløbstryk p1, som direkte afspejler centrifugalpumpens væskesugekapacitet.

Nøgleregel: Værdien af ​​Hs fås ikke ud fra teoretiske beregninger; det er eksperimentelt målt af pumpeproducenter og opført i pumpekataloger og navneskilte, som ingeniører kan referere til.

Standardtestbetingelser specificeret af fabrikanter: Standard Hs-værdien er kalibreret for 20°C rent vand under et standardatmosfærisk tryk på 1,013×10⁵ Pa. Når på stedets højde, vandtemperatur eller transportmediet ændres, skal arbejdstilstandskonvertering udføres. Direkte anvendelse af katalogparametre vil føre til alvorlige beregningsfejl.

2. Netto positivt sugehoved Δh (NPSHr)

Netto positive sugehøjde Δh, også kaldet det nødvendige netto positive sugehoved NPSHr, bruges mest til beregning af installationshøjde af oliepumper og højpræcisions industripumper. Det repræsenterer den tilladte vakuumgrad for væskesugning af pumpen, dvs. den ultimative tilladte installationshøjde for pumpen, med målerenheden.

I overensstemmelse med Hs-parametrene testes NPSHr opført i kataloger med 20°C rent vand som medium. Separat korrektion er påkrævet ved transport af olie, kemiske væsker og andre specielle medier.

Forenklet formel for estimering af sugeløft til teknisk brug på stedet:

Sugeløft = Standard atmosfærisk tryk vandsøjle (10,33 m) − Påkrævet NPSHr Δh − Sikkerhedsmargin (0,5 m)

Standard atmosfærisk tryk kan understøtte en vakuumrørledningshøjde på 10,33 meter. Sikkerhedsmarginen på 0,5 meter er en bredt vedtaget industristandard for at undgå øjeblikkelig kavitation forårsaget af svingende arbejdsforhold.

III. Komplet sæt af beregningsformler for centrifugalpumpe geometrisk sugeløft Hg

For on-site engineering er formlerne opdelt i præcise beregningsformler og hurtige estimeringsformler baseret på udstyrstype og beregningsscenarier, gældende for alle rentvandspumper, oliepumper og kemikaliepumper.

1. Generel Præcis Beregningsformel

Hg = (Pa − Pv) / ρg − NPSHr − hw

Denne formel gælder for præcise beregninger for de fleste centrifugalpumper og er den foretrukne formel for designinstitutter og byggeteams.

2. Fælles formel baseret på tilladt sugeløft

Hg = Hs1 − hw

Hs1 står for tilladt sugeløft korrigeret for faktiske arbejdsforhold; hw repræsenterer det samlede løftehøjdetab for sugerørledningen. Denne formel kan anvendes direkte, når hastigheden er ubetydelig.

3. Formel til estimering af hurtig sugeløft

Hg = 10,33 − Δh − 0,5

Velegnet til hurtig verifikation på stedet, udstyrsinspektion og foreløbig skemadesign for tidseffektivitet.

Parameterdefinitioner:


  • Hg: Tilladt geometrisk sugeløft af centrifugalpumpen (m). Udstyrets faktiske installationshøjde skal være mindre end denne værdi.
  • Pa: Lokalt atmosfærisk tryk på stedet (Pa); standard værdi for arbejdstilstand er 101325 Pa (10,33 m vandsøjle).
  • Pv: Damptryk af det transporterede medium ved den aktuelle temperatur (Pa). Højere vandtemperatur fører til højere damptryk og lavere tilladte Hg.
  • ρ: Densitet af transporteret medium (kg/m³); standardværdien for rent vand er 1000 kg/m³.
  • g: Gravitationsacceleration, fastsat til 9,81 m/s².
  • NPSHr/Δh: Påkrævet netto positiv sugehøjde for pumpen (m), en iboende parameter fra pumpeproducentens kataloger.
  • hw: Samlet løftehøjdetab af sugerørledningen (m), inklusive friktionstab, tab fra albuer, ventiler og si.
  • Hs, Hs1: Originalkatalog tilladt sugeløft og arbejdstilstandskorrigeret tilladt sugeløft (m).


IV. Konverteringsmetode for Hs-parametre under ikke-standardiserede arbejdsforhold

Katalog-Hs-værdier leveret af producenter gælder kun for 20°C rent vand under standard atmosfærisk tryk. Konvertering er obligatorisk, når arbejdsforholdene på stedet er forskellige, et link hvor 90 % af ingeniørpersonalet laver fejl.

1. Transport af rent vand med forskellige arbejdsforhold (højde- og vandtemperaturvariationer)

Hs1 = Hs + Ha - 10,33 - Hv + 0,24


  • Ha: Lokalt atmosfærisk tryk omregnet til ækvivalent vandsøjlehøjde (m)
  • Hv: Mættet damptryk af væske ved faktisk temperatur omregnet til ækvivalent vandsøjlehøjde (m)
  • 10.33: Standard atmosfærisk tryk vandsøjlehøjde
  • 0,24: Damptryk vandsøjlehøjde på 20°C rent vand


2. Transport af olie, kemikalier og andre specielle væsker

To-trins konvertering er påkrævet:

Trin 1: Ret katalogets Hs-værdi med ovenstående rentvandsformel for at opnå Hs1.

Trin 2: Udfør sekundær korrektion på Hs1 baseret på densitet, viskositet og fordampningsegenskaber for det specielle medium for at få det ækvivalente tilladte sugeløft, der matcher mediet, og indsæt derefter resultatet i Hg-beregningsformlen for at undgå udstyrsfejl forårsaget af beregningsafvigelser.

V. Praktiske beregningstilfælde for flere scenarier

Case 1: Forenklet estimering af sugeløft via NPSHr

Angivne forhold: Påkrævet NPSHr Δh af en centrifugalpumpe = 4,0 m, mediet er rent vand under standard arbejdsforhold.

Beregningsproces:

Sugeløft = 10,33 − 4,0 − 0,5 = 5,83 m

Konklusion: Den sikre installationshøjde for denne pumpe skal være lavere end 5,83 m.

Case 2: Præcis beregning for dobbelte arbejdsforhold (omgivelsestemperaturvand og højtemperaturvand)

Angivne forhold: Katalog tilladt sugeløft Hs = 5,7 m, total sugerørledningsmodstand hw = 1,5 mH₂O, lokalt atmosfærisk tryk = 9,81×10⁴ Pa, hastighedshøjde ignoreret. Beregn tilladt geometrisk sugeløft for henholdsvis 20°C rent vand og 80°C varmt vand.

Arbejdstilstand 1: Transport af 20°C rent vand

Lokalt atmosfærisk tryk er tæt på producentens standardtesttilstand, så der er ingen Hs-korrektion nødvendig.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Konklusion: For 20°C rent vand må pumpens installationshøjde ikke overstige 4,2 m for sikker drift.

Arbejdstilstand 2: Transport af 80°C varmt vand

Hs-korrektion er obligatorisk for vand med høj temperatur. Opslagstabeldata: Mættet damptryk af 80°C vand = 47,4 kPa, tilsvarende Hv = 4,83 mH2O; lokalt atmosfærisk tryk Ha ≈ 10 mH2O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Erstat korrigeret Hs1 for at beregne installationshøjden:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Kernekonklusion: En negativ Hg-værdi betyder, at installation af sugeløft er forbudt under disse høje temperaturer. oversvømmet sugeinstallation er obligatorisk. Pumpehuset skal være mindst 0,72 m under væskeoverfladen af ​​tanken, ellers vil der opstå alvorlig kavitation og tab af sugning.

VI. Kernefaktorer, der påvirker centrifugalpumpen Geometrisk sugeløft Hg

At mestre disse kernefaktorer giver mulighed for hurtig optimering af installationsskemaer og rodårsagsforebyggelse af kavitationsfejl:


  1. Højde: Højere højde svarer til lavere atmosfærisk tryk og mindre Ha-værdi, hvilket resulterer i lavere korrigeret Hs1 og drastisk reduceret tilladt Hg. Pumper installeret i store højder kræver sænket installationshøjde eller oversvømmet sugelayout.
  2. Middel temperatur: Højere væsketemperatur øger det mættede damptryk Hv, hvilket reducerer tilladt Hg betydeligt. Vand med høj temperatur er generelt uforeneligt med installation med høj sugeløft.
  3. Rørledningshøjdetab: Længere sugerørledninger, mindre rørdiametre og flere bøjninger, ventiler og si fører til højere hw-tab og mindre tilgængeligt Hg.
  4. Pumpens iboende ydeevne: Mindre påkrævet NPSHr og større katalog H-værdi giver overlegen anti-kavitationsydelse og højere tilladt installationshøjde.


VII. Almindelige fejlberegnings- og installationsfælder

Direkte brug af originale katalog Hs og NPSHr parametre uden korrektion for højde og vandtemperatur, hvilket fører til fuldstændigt forvrængede beregningsresultater.

Forsømmelse af tab af sugeledningshøjde, udelukkende baseret på teoretiske beregninger, hvilket resulterer i for stor faktisk installationshøjde og pumpekavitation.

Ingen sikkerhedsmargin reserveret, installation ved den beregnede grænseværdi. Kavitation opstår umiddelbart efter rørledningsskalering eller udsving i arbejdstilstanden.

Installation af tvungen sugeløft til højtemperaturmedier og applikationer i store højder, ignorerer kravet om oversvømmet sug, angivet med negative Hg-værdier.

Direkte påføring af rentvandsformler på olie og kemiske medier uden sekundær mediumkorrektion.

VIII. Ofte stillede spørgsmål

Q1: Hvad betyder en negativ centrifugalpumpe geometrisk sugeløft Hg?

Et negativt Hg betyder, at pumpen ikke kan trække væske via sugeløftinstallation. Oversvømmet sugelayout er påkrævet, med pumpens indløbscenterlinje placeret under sugetankens væskeoverflade for fuldt ud at eliminere luftindtagelse og kavitationsrisici. Dette layout bruges i vid udstrækning til vand ved høj temperatur, kemisk væsketransport og applikationer i store højder.

Q2: Hvorfor kan katalog Hs-parametre ikke anvendes direkte på stedet?

Katalog Hs-værdier er eksperimentelle data, der kun er kalibreret for 20°C rent vand under standard atmosfærisk tryk. Enhver variation i stedets højde, vandtemperatur eller transportmediet ændrer væskedamptryk og atmosfærisk tryk, hvilket kræver konvertering af arbejdsbetingelser, før Hs kan bruges til beregninger.

Q3: Hvad er forholdet mellem NPSHr og geometrisk sugeløft?

En større påkrævet NPSHr Δh svarer til en svagere anti-kavitationsydelse og en lavere tilladt installationshøjde. En mindre NPSHr giver bedre væskesugekapacitet og højere tilladt installationshøjde.

Q4: Hvorfor er en sikkerhedsmargin på 0,5 m obligatorisk i pumpeberegninger?

Usikkerheder på stedet omfatter vandtemperaturudsving, rørledningsskalering, flowvariationer og trykafvigelser. En reserveret 0,5 m sikkerhedsmargin forhindrer øjeblikkelig kavitation og sikrer langsigtet stabil drift af udstyret.

IX. Oversigt

Beregning af centrifugalpumpens geometriske sugeløft Hg centrerer sig om to kerneparametre: tilladt sugeløft Hs og påkrævet NPSHr Δh. Hurtig estimering fungerer for standard arbejdsforhold, mens korrektion for vandtemperatur, højde og medium er obligatorisk for ikke-standard scenarier. Den positive eller negative værdi af Hg bestemmer direkte, om sugeløft eller oversvømmet sugeinstallation anvendes, hvilket tjener som nøglen til at undgå pumpekavitation, unormal støj, utilstrækkelig vandydelse og skader på pumpehjulet. Til tekniske applikationer er direkte brug af ukorrigerede katalogparametre og installation ved den teoretiske grænseværdi strengt forbudt. Præcis beregning med korrektion af arbejdstilstand på stedet og reserveret sikkerhedsmargin er påkrævet for at garantere effektiv, stabil og langsigtet pumpedrift.
