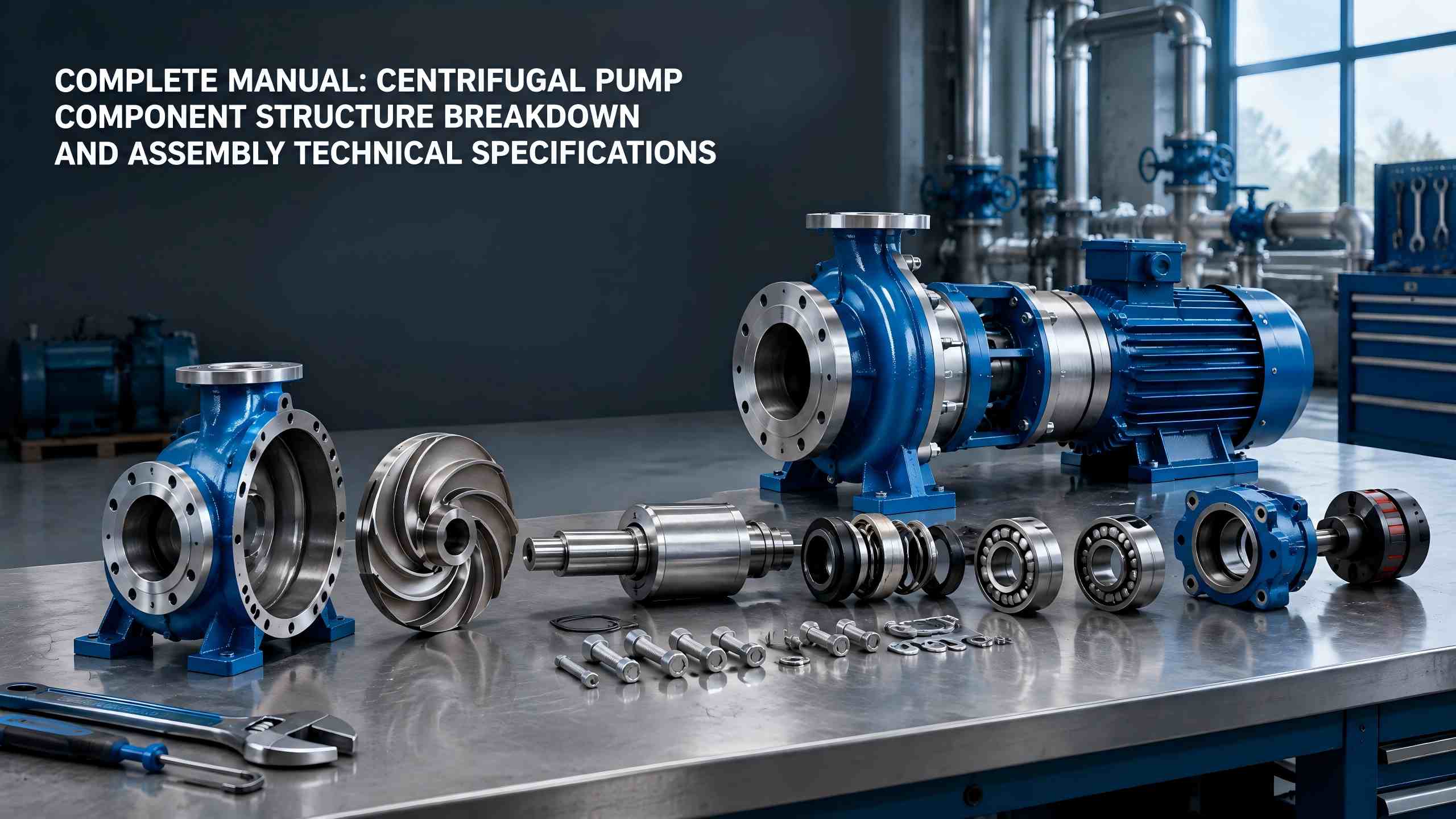

Centrifugalpumpekomponentstrukturnedbrud og tekniske specifikationer for montering

Centrifugalpumperanvendes i vid udstrækning inden for industriel vandforsyning-dræning, HVAC, transport af kemiske væsker, kommunal vandforsyning og andre områder. Dette dokument forklarer udførligt strukturen og funktionerne af kernekomponenter, tætningsbeskyttelsessamlinger og hjælpetilbehør tilTeffikocentrifugalpumper. Det giver også komplette forberedelser før montering, standardprocedurer og tekniske krav for at hjælpe brugere med at reducere antallet af udstyrsfejl fra kilden.

I. Centrifugalpumpeforsegling og beskyttelsessamlinger

Tætnings- og beskyttelsessamlinger bestemmer vandpumpernes tæthed, driftsstabilitet og levetid. De omfatter hovedsageligt tætningselementer, lejer, lejehuse og andre dele og fungerer som kritiske komponenter til at forhindre vandlækage, unormal støj, vibrationer og svigt.

Mekaniske tætninger og pakningstætninger

Fælles tætningsstrukturer for centrifugalpumper falder i to kategorier: mekaniske tætninger og pakningstætninger. En mekanisk tætning består af en roterende ring, stationær ring, fjedre og tætningsringe. Dens endeflader passer præcist til at levere næsten ingen lækageydelse, med slidbestandige og højtemperaturbestandige egenskaber, hvilket gør den velegnet til højtryks- og højhastighedsindustrielle driftsforhold.

Pakningstætninger anvender fleksible fyldstoffer af grafit og PTFE til forsegling. Med enkel struktur, nem vedligeholdelse og lave omkostninger anvendes de for det meste til civile vandpumper og små lavtrykscentrifugalpumper. Deres ulempe ligger i mindre vandudsivning under drift, hvilket kræver periodisk tilspænding eller udskiftning af pakningen.

Lejer og lejehuse

Lejer understøtter højhastighedsrotation af pumpeakslen, reducerer den mekaniske friktionsmodstand og sikrer jævn, offset-fri og vibrationsfri akseldrift. Lejehuset fungerer som et beskyttende hus til lejer. Den opbevarer smøreolie og fedt internt for at levere kontinuerlig smøring og varmeafledning til lejer, for at forhindre overophedning, udbrænding og fastklemning af lejer med tørslibning.

II. Hjælpetilpasningsenheder til centrifugalpumper

Hjælpeaggregater udfører ikke direkte væskearbejde, men de garanterer sikker, stabil og standarddrift af det komplette udstyr og udgør en uundværlig del af et komplet centrifugalpumpesystem.

• Indløbs- og udløbsflanger: Realiser standardforbindelse mellem vandpumpe og rørledninger, sørg for tæthed af samlinger og forhindrer vandudsivning og luftlækage.
• Base og kobling: Basen sikrer hele enheden og reducerer driftsvibrationer; koblingen forbinder pumpeakslen og motorakslen for at opnå synkron kraftoverførsel.
• Luftudløsningsventil og drænventil: Luftudløsning ved opstart eliminerer luftblokering og kavitation; dræning ved nedlukning forhindrer frysning og korrosion for at beskytte interne komponenter.

III. Forberedelser til centrifugalpumper før montering

Monteringskvaliteten af ​​centrifugalpumper har en direkte indflydelse på driftsydelse og levetid. Standardiserede forberedelser skal udføres før den formelle samling for at undgå fejlmontering, montering af manglende dele og ikke-overensstemmende samling.

•  Studer de tekniske dokumenter grundigt: Læs omhyggeligt centrifugalpumpens manual, montagetegninger og tekniske parameterkrav, og gør dig fortrolig med udstyrsstruktur og montagestandarder.
•  Kvalitetskriterier for hovedkomponenter: Klargør acceptstandarder for hver centrifugalpumpekomponent, og bekræft, at delene er fri for deformation, revner, slid og korrosion.
•  Delebeholdning og inspektion: Kontroller alle komponenter én for én for at sikre komplet tilbehør, matchede specifikationer og kvalificeret kvalitet, og forbyd installation af defekte dele.
•  Forbered værktøj og måleinstrumenter: Gør monterings- og måleudstyr klar på forhånd, inklusive skruenøgler, skydelære, niveauer og justeringsværktøjer, for at garantere monteringsnøjagtighed.
•  Forbered forbrugsstoffer: Forbered smøreolie, fedt, tætningspakning, pakninger og andre forbrugsstoffer for at imødekomme smøre- og tætningskrav til montering.

IV. Standard samlingssekvens for centrifugalpumper

Centrifugalpumper af forskellige modeller varierer lidt i struktur og monteringsrækkefølge. Den tilbagetrækkelige centrifugalpumpe af IS-typen, som har den bredeste anvendelse, anvender industri-universelle standard monteringsprocedurer. Specifikke trin er som følger:

1. Saml lejesamlinger: Installer lejer nøjagtigt på de angivne positioner på pumpeakslen, og sørg for, at lejerne sidder helt fast og roterer fleksibelt.

2. Saml pumpeakselenhed: Monter pumpeakslen med monterede lejer i pumpehuset som helhed, og sørg for jævn rotation uden blokering.

3. Fastgør pumpehuset og rammen: Monter og fastgør hele pumpehuset på udstyrsrammen, og sørg for, at pumpehuset er vandret, fast og fri for slingre.

4. Installer pumpedækslet og pumpehjulet: Formonter pumpedækslet til pumpens akselposition, og fastgør derefter pumpehjulet for at sikre en fast pumpehjulsmontering og ensartede spillerum.

5. Integrer og fastgør hele enheden: Tryk og lås pumpedækslet og pumpehuset præcist, og fastgør derefter hele pumpehuset til udstyrsbasen.

6. Efterbehandling af udseende: Fjern snavs og pletter fra hele enheden, inspicer udseendets integritet og afslut det overordnede ryddearbejde.

7. Koblingsjustering og kalibrering: Fuldstændig installation af motor- og pumpehuskoblinger, udfør koaksialitetskorrektion for at sikre transmissionsnøjagtighed.

V. Tekniske kernekrav til centrifugalpumpesamling

Strenge inspektion og accept skal udføres efter monteringen er færdig i overensstemmelse med tekniske standarder for at sikre kvalificeret udstyrsdrift. Grundlæggende acceptkriterier er anført nedenfor:

•  Fleksibel rotation af hele enheden: Drej forsigtigt pumpehuset og den roterende aksel manuelt. Enheden skal rotere jævnt og jævnt uden blokering eller mekanisk friktionsstøj.
•  Ingen pumpeakselslør: Pumpeakslen må ikke have nogen tydelig aksial eller radial forskydning, med kompatible spillerum og ingen løshed eller slingre.
•  Kvalificeret koblingskoaksialitet: Koaksial afvigelse mellem pumpehalvkoblingen og motorhalvkoblingen skal overholde udstyrets tekniske parametre for at undgå vibrationer, unormal støj og slitage forårsaget af excentrisk drift.
•  Standard smøremiddelpåfyldning: Fyld lejer og transmissionsdele med passende mængder smøreolie og fedt. Oprethold korrekt olievolumen for at forhindre tørslibning forårsaget af oliemangel eller støvophobning på grund af for stort olieoverløb.

Oversigt

Centrifugalpumpekomponenter danner grundlaget for udstyrets drift. Løbehjul, pumpehuse, pumpeaksler, tætningselementer, lejer og andre dele udfører respektive funktioner og samarbejder med hinanden og bestemmer pumpens ydeevne og levetid. I mellemtiden er standardiserede præ-montage-forberedelser, kompatible samlingssekvenser og strenge standarder for montagegodkendelse nøglen til at undgå udstyrsfejl, øge driftseffektiviteten og forlænge udstyrets levetid. Beherskelse af komponentstruktur og monteringsteknikkerTeffikoCentrifugalpumper fungerer som et vigtigt grundlag for udstyrsdrift-vedligeholdelse, installation-idriftsættelse og fejlfinding.
