"Vores pumpe brændte motoren ud igen!"
"Elregningen til vandpumper er latterligt høj i denne måned. Har vi valgt den forkerte pumpe?"
"Efter installation af den nye pumpe kan flowhastigheden bare ikke opfylde designkravet..."
Disse hyppige problemer inden for vandforsyning, kemiteknik, HVAC og andre områder stammer ofte fra fejllæsning eller ignorering af centrifugalpumpens kerne "instruktionsmanual" - ydeevnekurven. Som et kerneudstyr, der er meget udbredt i industrien, er hver 1% stigning i effektiviteten af encentrifugalpumpekan betyde årlige besparelser på titusindvis eller endda hundredtusindvis af yuan i driftsomkostninger for et storstilet projekt.
Denne artikel vil lære dig, hvordan du fortolker pumpekurver, og fortæller dig ikke kun, hvordan du læser dem, men også hvordan du bruger dem til at træffe optimale beslutninger om indkøb og drift og vedligeholdelse.
Head-Flow Curve (H-Q Curve) er den mest basale del af en pumpekurve. Den viser forholdet mellem pumpens løftehøjde (den højde, som pumpen kan løfte væske til) og strømningshastigheden (mængden af væske leveret af pumpen pr. tidsenhed) ved en konstant hastighed. Typisk er hovedet plottet på den lodrette akse (Y-aksen) og strømningshastigheden på den vandrette akse (X-aksen).
En nøglekonklusion kan drages ud fra H-Q-kurven: Når flowhastigheden stiger, falder løftehøjden gradvist. Dette skyldes, at når mere væske passerer gennem pumpehjulet og pumpehuset, intensiveres væskefriktionen og turbulensen inde i pumpen, hvilket resulterer i reduceret løftehøjde. For eksempel kan en pumpe generere 100 fods løftehøjde ved en flowhastighed på 50 gallons pr. minut (gpm), mens hovedet falder til 80 fod, når flowhastigheden stiger til 75 gpm - dette forhold er tydeligt synligt på kurven.
Power-Flow Curve (P-Q Curve) viser forholdet mellem pumpens strømforbrug og flowhastighed ved en konstant hastighed. Strømforbrug (i hestekræfter eller kilowatt) er plottet på den lodrette akse, og strømningshastigheden på den vandrette akse.
I modsætning til H-Q-kurven viser P-Q-kurven en opadgående tendens: strømforbruget stiger, når strømningshastigheden stiger. Dette skyldes, at pumpen skal anstrenge sig mere for at levere mere væske og overvinde større friktion og turbulens. Forståelse af denne kurve er afgørende for valg af pumpemotor - hvis motoren er underdimensioneret, kan den overbelaste under højflowforhold; hvis det er for stort, vil det forårsage energispild.
Efficiency-Flow Curve (E-Q Curve) afspejler pumpens effektivitet ved forskellige flowhastigheder. Effektiviteten (udtrykt i procent) er plottet på den lodrette akse og strømningshastigheden på den vandrette akse. Denne kurve er nøglen til at reducere energiforbruget, da den viser den flowhastighed, hvormed pumpen arbejder med maksimal effektivitet.
Effektivitetskurven er sædvanligvis "bakkeformet": effektiviteten stiger til et højdepunkt, når strømningshastigheden stiger, og falder derefter gradvist, når strømningshastigheden fortsætter med at stige. Toppen af denne kurve kaldes Best Efficiency Point (BEP) – forklaret i detaljer nedenfor.
At læse en pumpekurve handler ikke kun om at identificere de tre underkurver, men også at forstå de nøgledatapunkter, der bestemmer pumpens ydeevne. Nedenfor er de kerneelementer, der skal fokuseres på:
Best Efficiency Point (BEP) er kombinationen af flowhastighed og løftehøjde, hvor pumpen arbejder med maksimal effektivitet, hvilket også er toppen af E-Q-kurven og det mest økonomiske driftspunkt for pumpen. Når du vælger en pumpe, skal du prioritere modeller, hvor det nødvendige driftspunkt (flowhastighed + løftehøjde) for systemet er så tæt på BEP som muligt.
Drift af pumpen langt fra BEP fører til øget energiforbrug, accelereret slid på pumpehjulet og motoren og forkortet pumpens levetid. For eksempel kan en pumpe med en BEP svarende til 60 gpm opleve en 20%-30% effektivitetsreduktion og for tidlig fejl ved drift ved 30 gpm (halv BEP flowhastighed).
Driftsområdet (også kendt som ydeevneområde) refererer til flowhastigheden og løftehøjden, inden for hvilket pumpen kan fungere sikkert uden at beskadige pumpehjulet, motoren eller andre komponenter. Dette område er defineret af pumpens minimum/maksimum flowhastighed og løftehøjde og kan ses direkte på H-Q-kurven.
Producenter anbefaler typisk at betjene pumpen inden for 70 %-120 % af BEP for at sikre et sikkert driftsområde. Drift uden for dette område kan forårsage kavitation, overdreven vibration, overophedning af motoren og andre problemer.
Afspærringshøjde er den maksimale løftehøjde, pumpen kan generere ved nul flow (dvs. når afgangsventilen er lukket), som er skæringspunktet mellem H-Q-kurven og den lodrette akse (Y-aksen). Forståelse af afspærringshøjde er afgørende for systemdesign - hvis systemets statiske hoved overstiger pumpens afspærringshøjde, vil pumpen ikke levere væske.
Maksimal flowhastighed er det maksimale flow, pumpen kan levere ved nul løftehøjde (dvs. ingen flowmodstand), som er skæringspunktet mellem H-Q-kurven og den vandrette akse (X-aksen). Denne værdi hjælper dig med at bestemme, om pumpen kan opfylde systemets maksimale flowbehov.
Net Positive Suction Head (NPSH) er en nøgleparameter til at forhindre kavitation - et destruktivt fænomen, hvor der dannes dampbobler i væsken på grund af utilstrækkeligt sugetryk, der beskadiger pumpekomponenterne. NPSH er forskellen mellem væsketrykket ved pumpens sugning og væskens damptryk.
De fleste pumpekurver inkluderer en NPSH-kurve, som viser den minimale NPSH, der kræves for, at pumpen kan fungere uden kavitation ved forskellige flowhastigheder. For at undgå kavitation skal systemets tilgængelige NPSH være større end den NPSH, der kræves af pumpen.

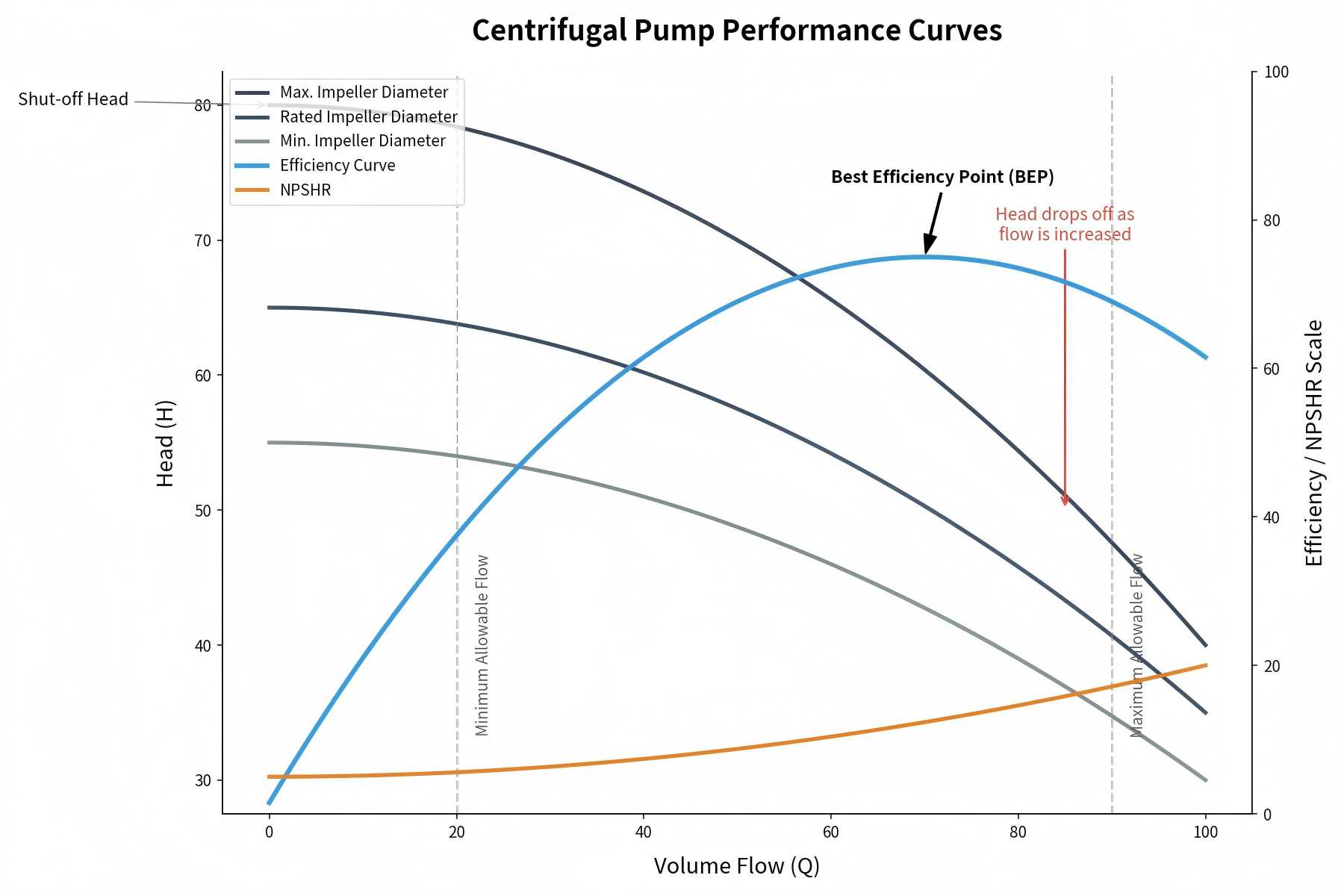

Ikke alle pumpekurver har samme form - deres form afhænger af pumpens design, og forskellige kurveformer passer til forskellige anvendelsesscenarier. Nedenfor er de tre mest almindelige pumpekurveformer:
En stejl kurve indikerer, at pumpen kan generere høj løftehøjde ved lave strømningshastigheder. Denne type kurve er velegnet til højtryksanvendelser såsom kedelfødesystemer, højtryksrensning eller industrielle processer, hvor væske passerer gennem tynde rør eller højmodstandssystemer.
En flad kurve betyder, at pumpen kan levere højt flow ved lav løftehøjde. Den er ideel til applikationer med stort flow og lav modstand såsom kunstvandingssystemer, køletårne eller kommunale vandforsyningssystemer.
En hurtigt faldende kurve indikerer, at pumpen er tilbøjelig til kavitation ved lave strømningshastigheder. Sådanne pumper kræver højere tilgængelig NPSH for at fungere effektivt og er velegnede til applikationer med stabile flowhastigheder og tilstrækkeligt sugetryk.
