Hvis du arbejder eller designer encentrifugalpumpesystem, NPSH (Net Positive Suction Head) er et begreb, du simpelthen ikke kan undgå. Det er ikke kun en fysisk parameter, men en kritisk skillelinje, der afgør, om din pumpe vil køre problemfrit i årtier eller blive skrottet på grund af kavitation i løbet af få måneder.
NPSH refererer til den effektive overskudsenergi, som væsken faktisk besidder ved indløbet af en centrifugalpumpe. Dens kernefunktion er at overvinde strømningsmodstand og forhindre væskefordampning, og den måles almindeligvis i meter vandsøjle (m) eller fod af væskesøjle (ft).
Når en centrifugalpumpe er i drift, dannes en lavtrykszone ved pumpehjulets indløb på grund af væskens højhastighedsstrøm. Hvis trykket her falder under væskens mættede damptryk, vil væsken fordampe øjeblikkeligt, hvilket genererer et stort antal dampbobler. Når boblerne flyder med væsken ind i højtrykszonen på pumpehjulet, kollapser de og imploderer hurtigt. Dette fænomen er kendt som kavitation - den mest ødelæggende fejltilstand for centrifugalpumper. Eksistensen af NPSH er at holde trykket på bundlinjen og forhindre kavitation i at opstå.
Forvirring af disse to begreber er den vigtigste årsag til ukorrekt udvælgelse på ingeniørwebsteder og Google-søgninger. For at sikre pumpesikkerheden skal deres forhold klart forstås.
Hvor meget energi kan systemet egentlig levere?
NPSHA er helt bestemt af dine installationsforhold og har intet at gøre med pumpemærket. Det afhænger af følgende faktorer:
Hvor meget energi bruger selve pumpen?
NPSHR er en iboende egenskab ved pumpen, bestemt af producenten gennem strenge tests og markeret på pumpens ydeevnekurve. Det repræsenterer det energiforbrug, der kræves for, at væsken kan strømme fra pumpens indløb til punktet med minimumstryk inde i pumpehjulet.

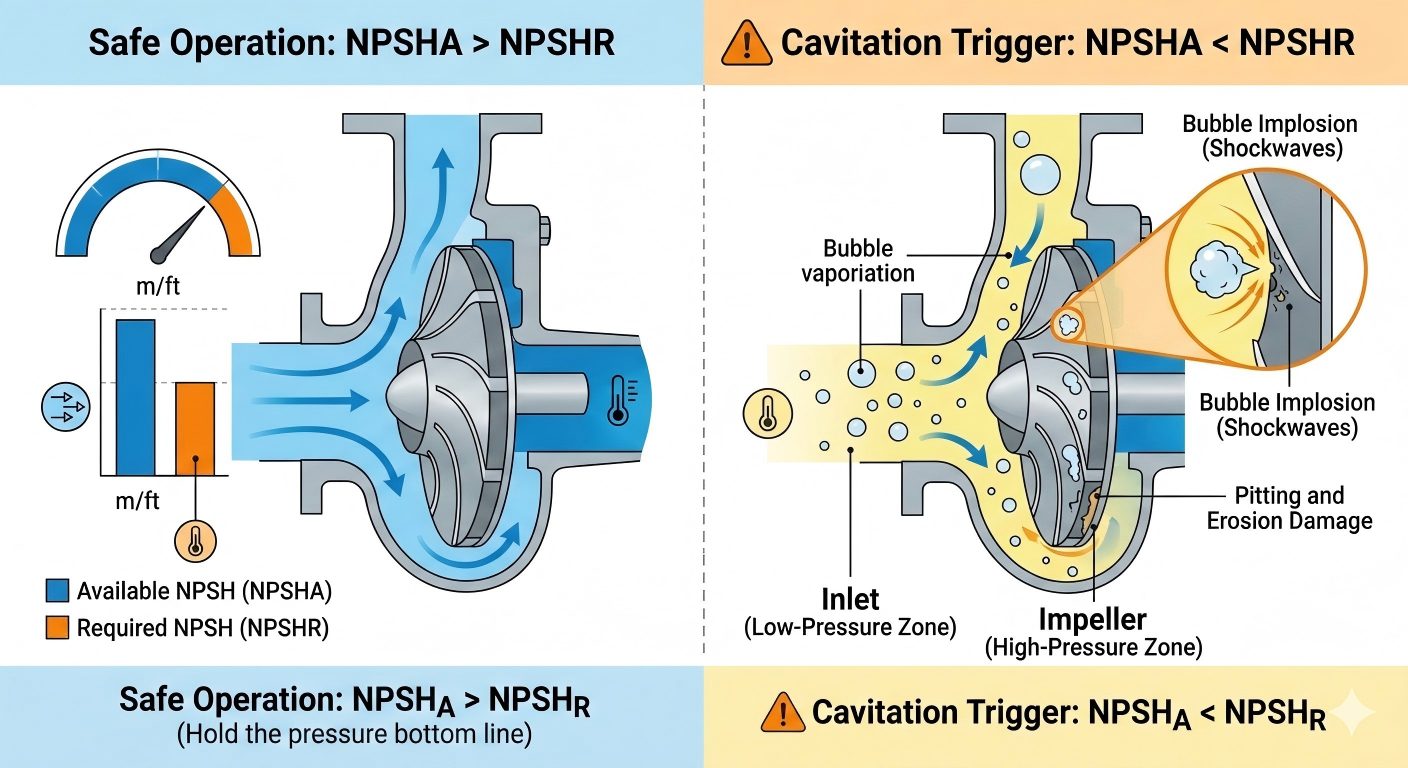

Når NPSHa < NPSHR, er pumpens indløbstryk lavere end væskedamptrykket, og kavitation forekommer i trin, hvilket i sidste ende forårsager irreversibel udstyrsskade.
| Faretype | Specifikke manifestationer | Indvirkningsomfang |
|---|---|---|
| Komponent skade | Pitting og hulrum på pumpehjul og pumpehuse, metaltræthed og perforering, reduceret strukturel styrke | Kerneflowkomponenter, der direkte forkorter pumpens levetid |
| Ydeevneforringelse | Betydeligt fald i flowhastighed og løftehøjde, kraftig reduktion i hydraulisk effektivitet, unormal stigning i energiforbruget | Samlet effektivitet af pumpesystemet, manglende opfyldelse af proceskrav |
| Unormal støj og vibrationer | Pumpehuset udsender en unik unormal støj som "grusrullning" eller "marmorpåvirkning" med kraftige vibrationer | Hjælpekomponenter såsom lejer, koblinger og tætninger, der udløser sekundære fejl |
| Forseglingsfejl | Øgede vibrationer og temperaturudsving fører til en kraftig reduktion i levetiden for mekaniske tætninger (f.eks. RS60A enkeltfjeder elastomer bælgtætning) | Akseltætningslækage, medium spild, øgede potentielle sikkerhedsrisici |
| Alvorlig nedlukning | Lokal overophedning forårsager hurtig fordampning af væsken, hvilket i sidste ende fører til pumpestop og motorudbrænding | Skrotning af hele udstyret, produktionsnedetid og økonomiske tab |
Under arbejdsforhold på stedet kan NPSHa justeres gennem systemoptimering. De centrale optimeringsretninger er som følger, som kan implementeres i henhold til faktiske scenarier:

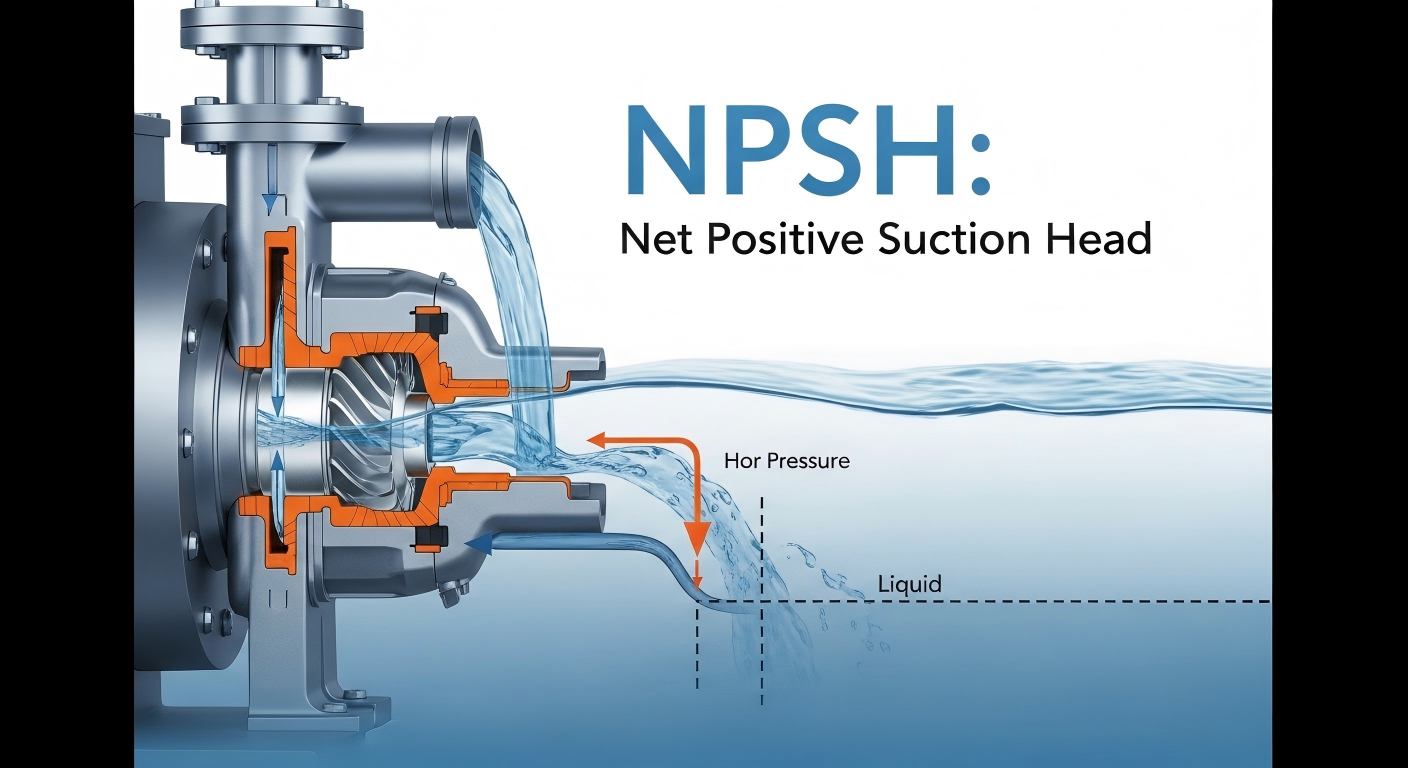

Hvad er Net Positive Suction Head (NPSH)? Det er skillelinjen mellem effektiv drift og katastrofale fejl.
Vent ikke, indtil du hører lyden af "pumpende sten" med at handle.Teffikoer forpligtet til at give dig flydende løsninger, der ikke kun opfylder standarderne, men også overgår forventningerne. Fra nøjagtig analyse af arbejdstilstanden til fremragende pumpefremstilling integrerer vi den ultimative udøvelse af NPSH i hvert stykke udstyr, hvilket sikrer, at dit system fungerer effektivt i stilhed og fri for kavitationsproblemer.
