Forebyggelse af centrifugalpumpeovertryksbrud

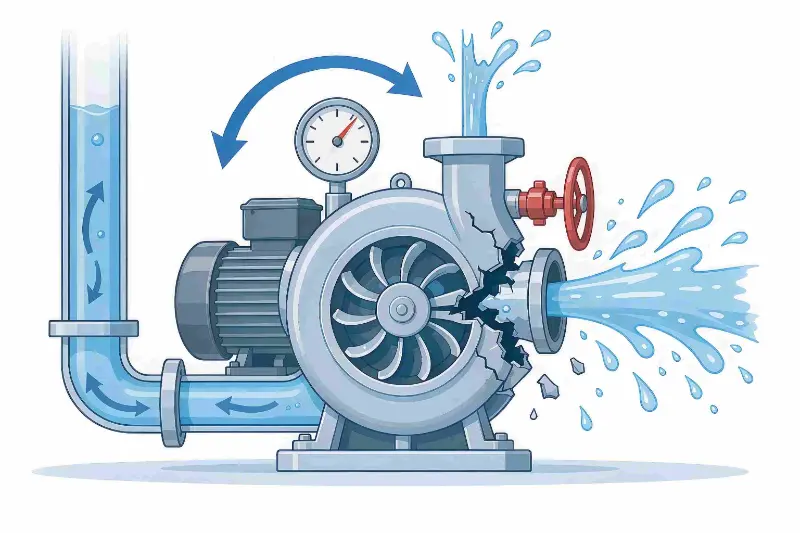

Figur: Skematisk over trykopbygning med lukkede ventiler forårsaget af afgangsventilens lukning, hvilket resulterer i brud på pumpehuset og udstødning af medium

De fleste brud på pumpehuset stammer fra dead-heading (opbygning af lukket ventiltryk), fejlagtig fjernstart og fejl i automatiske aflåsninger. Denne artikel omhandler manuelle, fjernbetjente og automatiske start/stop-scenarier for at forklare ventilverifikation, driftsprocedurer og vedligeholdelse af instrumenteringslåse, og derved forhindrecentrifugalpumpehændelser med overtryksbrud.Teffikohar altid prioriteret centrifugalpumpens driftssikkerhed og giver fuldstændig sikker drift og vedligeholdelsesvejledning for farer for brud på pumpehuset. For grundlæggende at undgå sådanne hændelser kan man ikke stole på hardwarebeskyttelse alene; ventilverifikation, fjernbekræftelse og automatisk spærrestyring skal anvendes ved hver start/stop-operation.

Kerneårsager til pumpebrud

Dead-heading (der opererer mod en lukket ventil) er den fysiske årsag til langt de fleste pumpelegemesprængninger, og automatiske kontrolsystemer forstærker denne risiko:

• Ved at starte pumpen med både indløbs- og udløbsventilerne lukkede, omrører pumpehjulet konstant den indespærrede væske; mekanisk energi omdannes til varme, væsken fordamper og trykket stiger, og inden for kort tid overstiger den pumpehusets trykklassificering;
• Når pumpen fjernstartes fra det centrale kontrolrum, kan operatører ikke bekræfte ventilstatus på stedet, hvilket gør det nemt at starte blindt op efter vedligeholdelse, når ventilerne ikke er blevet nulstillet;
• Når niveauudløst automatisk opstart forekommer, kan ledningsventilerne stadig være lukkede for vedligeholdelse, og pumpen kører derefter under tryk uden nogen på stedet;
• Lavflow- og højtemperaturlåse, der ikke er kalibrerede i længere perioder, beskytter ikke, og systemet kan ikke automatisk lukke ned og aflaste trykket efter overtryk.

Casestudie af arbejdsulykker

På et lille til mellemstort lagertankanlæg for kemiske råvarer, efter at vedligeholdelse på en lagertankoverførselscentrifugalpumpe var afsluttet, restaurerede vedligeholdelsespersonalet udstyret, men glemte at åbne udløbsventilen og skiftede derefter pumpen til automatisk tilstand. Pumpen startede og stoppede automatisk baseret på tankniveausignaler, uden nogen på stedet. Når tankniveauet steg til den indstillede triggerværdi, startede PLC-systemet automatisk centrifugalpumpen. Væsken i det forseglede pumpekammer blev kontinuerligt omrørt af pumpehjulet; på kun 90 sekunder blev mediet hurtigt opvarmet og fordampet, og trykket inde i pumpen blev ved med at stige. Fordi anlæggets lavstrømsspærre ikke var blevet kalibreret i over to år, greb dens sensor fast og svigtede, og ingen nedlukningsbeskyttelse blev udløst. Til sidst bristede pumpehuset, og højtemperaturmediet sprøjtes udad, hvilket ødelagde udstyr på stedet og tvang en nødstop af produktionslinjen, hvilket resulterede i betydelige reparations- og nedetidstab. Undersøgelsesrapporten efter hændelsen identificerede to grundlæggende årsager: manglende genbekræftelse af ventilstatus på stedet efter vedligeholdelse, og sikkerhedslåsen, der for længst var gået uden funktionstest.

Konklusion: Uovervåget drift + ventiler ikke nulstillet + mislykkede interlocks - bruddet skyldes kun kombinationen af ​​disse tre faktorer og kunne have været undgået, hvis en enkelt var blevet kontrolleret.

Manuel pumpestart på stedet: Verifikation af ventilposition er den første forsvarslinje

Kontroller strengt status for alle ventiler

Før pumpen startes, skal hver linjeventil bekræftes punkt for punkt for at forhindre start med lukkede ventiler:

• Hovedproceslinje: Hold sugeventilen helt åben for at sikre, at væske kommer jævnt ind i pumpekammeret;
• Hold alle hjælpeventiler, såsom udluftningsventiler, drænventiler og nedblæsningsventiler lukkede;
• Åbn pumpehusets luftudløsningsventil for at fuldføre spædning og udluftning, udstød al luft fra pumpen og forhindre kavitation og tørløb;
• Hold udløbsventilen let åben eller helt lukket; Start aldrig pumpen med både indløb og udløb blokeret samtidigt.

Inkorporer ventiltjek i en standardiseret checkliste

Ventil åbne/lukkede positioner er kritiske kontrolpunkter for at sikre sikker pumpedrift og skal formaliseres i udstyrets arbejdsinstruktioner og opstartstjeklister. Operatører bør bekræfte hvert punkt ved at markere det, eliminere afhængighed af erfaring og reducere menneskelige fejl gennem institutionelle kontroller.

Fjernbetjent central-kontrolpumpestart: Et bekræftelsestrin på stedet er afgørende

Fjernstart er et højfrekvent scenarie for trykopbygningsbrud; udelukkende at stole på den centrale kontrolskærm kan ikke bekræfte de faktiske forhold på stedet:

• Før kontrolrummet afgiver en startkommando, må pumpen ikke startes med et enkelt klik;
• Når operatører ikke kan gå på stedet for at verificere ventilerne, skal en inspektør på stedet tildeles til fysisk at bekræfte, at alle ventiler er blevet nulstillet til de korrekte positioner;
• Først efter at have modtaget bekræftelse på stedet, kan central styring udstede startkommandoen, hvilket forhindrer et misforhold mellem kontrolskærmen og den faktiske ventilstatus på stedet.

Automatiske start/stop-pumper: Fokus på at forhindre, at ventiler ikke bliver nulstillet efter vedligeholdelse

Mange tanktømningspumper er afhængige af niveauinstrumentering og PLC-programmer til automatisk start/stop og kører uden opsyn, hvilket gør risikoen endnu højere.

Geninspektion på stedet er obligatorisk, før automatisk tilstand aktiveres

Efter vedligeholdelse eller rørledningsarbejde, og før der skiftes til automatisk kontroltilstand, skal alle ventiler verificeres på stedet igen: indløbsventil helt åben, afgangsventil i dens forudindstillede startposition, og alle udluftningsventiler lukket. Typisk risikoscenarie: Når tankniveauet når et højt punkt, starter det automatiske kontrolsystem pumpen, men udløbsventilen efter vedligeholdelse forbliver lukket, hvilket direkte skaber dødtryksopbygning, der forårsager brud på pumpehuset inden for kort tid.

Stol på instrumenteringslåse for at lukke uovervåget-driftsgabet

For at forhindre, at pumpen starter automatisk, når ledningsventilerne er lukkede, skal der installeres et komplet sæt instrumentbeskyttelsesanordninger:

• Lav-flow interlock: Den overvåger linjeflow; når nul flow fortsætter i en længere periode, identificerer den dette som dødhoveddrift og afbryder automatisk motorstrømmen;
• Højtemperaturlås: Overvåger pumpehusets temperatur; når temperaturstigningen fra trykopbygning når tærsklen, lukkes den øjeblikkeligt for at forhindre væsken i at fordampe og sætte under tryk;
• Overtryksspærring: Når afgangstrykket overstiger grænsen, udløser det nedlukning, der arbejder sammen med sikkerhedsventilen for dobbelt beskyttelse;
• Rutinemæssig vedligeholdelsestest: Kalibrer interlock-systemet efter en fast månedlig tidsplan, simuler nulflow- og overtryksforhold, og bekræft, at beskyttelsesfunktionerne fungerer korrekt, hvilket eliminerer de sikkerhedsmæssige blinde vinkler forårsaget af fastlåste sensorer og mislykkede interlock-programmer.

Hardware Backstop: Dobbelt software-og-hardware-sikring mod brud på pumpehuset

Operationelle kontroller adresserer menneskelige fejl, mens hardwarebeskyttelse holder den sidste sikkerhedslinje:

• Installer en aflastningssikkerhedsventil eller brudskive på pumpen, som automatisk aflaster trykket under overtryk og frigiver det høje tryk inde i pumpen;
• Installer en minimumsflow-recirkulationsledning for at forhindre pumpen i at køre dødhovedet i længere perioder ved lavt flow og overophede væsken;
• Ved transport af brændbare eller eksplosive medier skal du bruge en eksplosionssikker motor, sikre korrekt statisk jording og forhindre en kemisk eksplosion efter mediumlækage;
• Udfør vægtykkelsestest med jævne mellemrum, og udskift omgående pumpehuse, der er blevet tyndere på grund af korrosion eller udviklet revner, for at undgå for tidlig brud forårsaget af reduceret hustrykbærende kapacitet.

Almindelige misforståelser i daglig drift og vedligeholdelse

• Misforståelse: Kun manuel opstart skal kontrolleres; automatiske pumper kræver ikke inspektion på stedet. Med automatisk start/stop er der ingen manuel overvågning, og dødhovedsrisikoen ved ufuldstændig ventilinspektion og nulstilling er faktisk større; ventiler skal genverificeres på stedet, før de aktiveres automatisk tilstand.
• Misforståelse: Når låse først er installeret, er der ikke behov for yderligere opmærksomhed. Urenheder kan nemt blokere tryk- og flowsensorer; langvarig mangel på test fører til sammenkoblingsfejl, hvilket gør systemet ude af stand til automatisk at lukke ned under overtryk.
• Misforståelse: Kort opstart med dødt hoved er ikke en big deal. I et lukket pumpekammer opvarmes væsken og fordamper inden for ti sekunder, trykket stiger kraftigt, og hændelsen udvikler sig ekstremt hurtigt.

Resumé: Sådan forhindrer du brud på pumpelegemet

Hele beskyttelsessystemet består af tre lag:

• Lag 1 — Operationel kontrol:Bekræft ventilerne punkt for punkt under opstart på stedet; fjernopstart skal parres med bekræftelse på stedet; fuldfør ventilgensyn før aktivering af automatisk tilstand; og formalisere tjekpunkterne til en skriftlig tjekliste;
• Lag 2 — Automatisk kontrolbeskyttelse:Udstyr lavflow-, højtemperatur- og overtrykslåse; overholde regelmæssige tests; og undgå tomgang uden opsyn under drift;
• Lag 3 — Hardware Backstop:Installer trykaflastningsanordninger og recirkulationsledninger, og test pumpehuset for korrosion med jævne mellemrum.

Langt de fleste centrifugalpumpebrud er ikke problemer med udstyrskvaliteten, men snarere et resultat af ventilfejl kombineret med svigt af automatisk kontrolbeskyttelse.Teffikoanbefaler, at virksomheder standardiserer sikkerhedsstyring på tværs af de tre start/stop-tilstande - manuel, fjernbetjening og automatisk - implementerer fuld-processikkerhedsbeskyttelse og kontinuerligt reducerer de produktionssikkerhedsrisici, som pumpekroppens overtryksbrud udgør.
