API 610 fungerer som den generelle generelle standard for horisontale centrifugalpumper i petrokemiske, olie-gas- og kemiske industrier. Denne standard klassificerer industrielle centrifugalpumper i tre kernekonfigurationer: OH-overhængte pumper, BB-mellemlejepumper og VS vertikalt ophængte pumper. Med mange års dybtgående R&D og produktionsekspertise inden for API 610-kompatible pumper, leverer Teffiko yderst pålidelige væsketransportløsninger til forskellige industrier gennem standardiseret strukturelt design og stor erfaring med tilpasning til krævende driftsforhold.

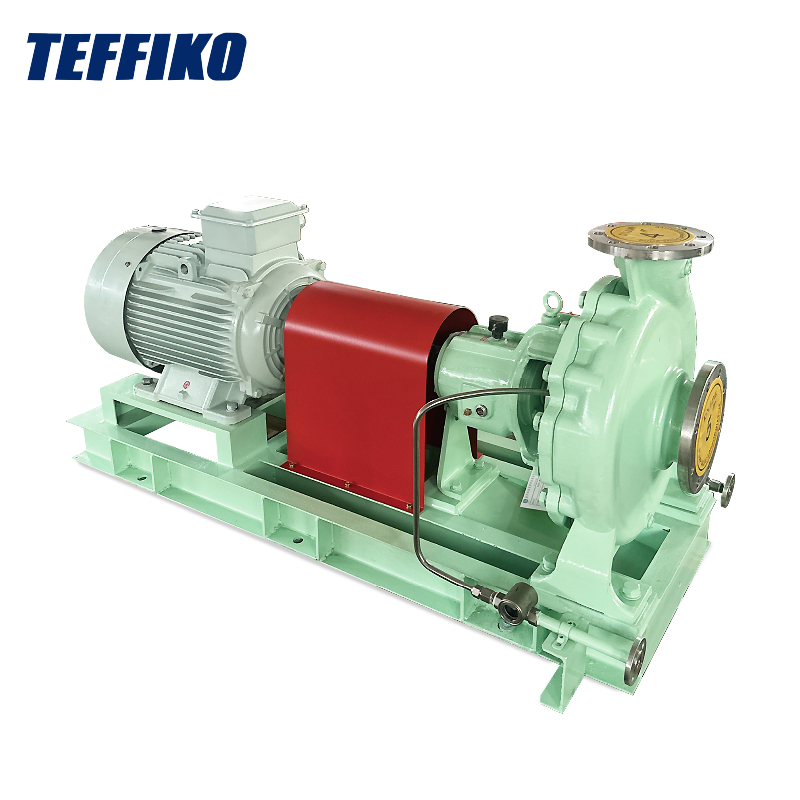

OH (overhængt pumpe):Løbehjulet er monteret i enden af pumpeakslen, udkraget uden for lejehuset. Lejesamlingen er fuldstændig isoleret fra procesvæsken. Det er en almindelig letvægts vandret pumpetype.

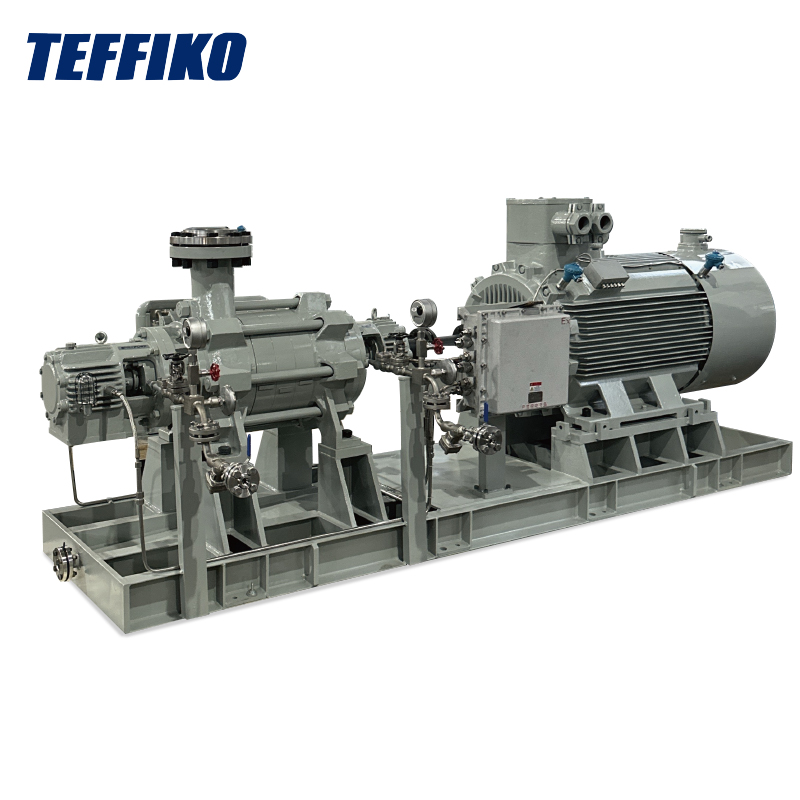

BB (Between-Bearings Pump):Løbehjulet er arrangeret mellem to sæt lejer med en symmetrisk støttestruktur, som i høj grad forbedrer rotorbalancen og den samlede støttestivhed til krævende driftsforhold.
VS (lodret ophængt pumpe):Pumpeakslen og pumpehjulet er lodret ophængt og nedsænket i den transporterede væske. Det anvendes for det meste i lodrette dybvands- og tanktransportscenarier og vil ikke blive diskuteret i detaljer i dette dokument.
Kompakt overordnet struktur med lille fodaftryk, velegnet til projekter med pladsbegrænsninger; enkle vedligeholdelsesoperationer; bekvem inspektion og udskiftning af mekaniske tætninger og pumpehjul, hvilket reducerer nedetiden betydeligt; velegnet til stabilt tryk og moderat hydraulisk belastning og udviser fremragende tilpasningsevne til forsyningspligtydelser.
Begrænset af den overhængende struktur opstår der høj risiko for akselafbøjning under forhold med stor pumpehjulsdiameter og højtryksforhold, hvilket let kan forårsage for store vibrationer. Den er ikke egnet til kontinuerlige, kraftige produktionssystemer med høj flow, høj temperatur og højtryk. Den har kort levetid og hurtig tætningsslid under langsigtede, svære driftsforhold.
Vandtransport til anlæg, dosering af kemisk reagens, overførsel af let kulbrinte, hjælpeproces-væsketransport og andre ikke-kritiske, intermitterende eller lavbelastningsopgaver.
Symmetrisk rotorstøttedesign muliggør stærk belastningstilpasning og ekstrem høj akselstabilitet; i stand til langtidsdrift under høje temperaturer og høje trykforhold med lave dynamiske akselbelastninger; afbalancerede rotorkræfter reducerer effektivt udstyrs vibrationer og aksialtryk, hvilket giver langt overlegen driftsstabilitet sammenlignet med OH-pumper.
Tyngre udstyrsvægt, større fodaftryk og krav til robuste og faste udstyrsfundamenter; sofistikerede og komplekse strukturer, især til flertrins BB-pumper; besværlige demonterings- og vedligeholdelsesprocedurer med stor vedligeholdelsesarbejdsbyrde og strenge krav til opretningsnøjagtighed under installationen.
Langdistancetransport af olie-gasrørledninger, oliefeltsvandinjektionssystemer, raffinaderi-amin-væskecirkulation, højtemperatur-tårn-bundudledning, kedelføde-vand-tryksætning og andre kritiske kontinuerlige produktionsopgaver.
For at lette hurtig differentiering af hardwarekonfigurationer, ydeevne og drift-vedligeholdelsesforskelle mellem de to pumpetyper, dækker følgende komplette sammenligningstabel under API 610-standarden kernevalgsparametre:
| Sammenligningselement | OH overhængt pumpe | BB Between-Bearings Pump |
|---|---|---|
| Akselstøttemetode | Enkeltende overhængende støtte | Dobbeltlejet symmetrisk støtte |
| Fodaftryk og fundament | Kompakt størrelse med enkelt fundament | Stor størrelse kræver forstærket fundament |
| Trykhåndteringskapacitet | Velegnet til moderat tryk | Velegnet til højt/ultra-højt tryk |
| Flowkapacitet | Lavt til medium flow | Middel-til-højt flow med stærk belastningstolerance |
| Nem vedligeholdelse | Enkel struktur med praktisk vedligeholdelse | Kompleks struktur med omfattende vedligeholdelsesprocedurer |
| Aksial belastning og deformation | Akselafbøjning forekommer; moderat stabilitet | Balancerede belastninger uden væsentlig deformation |
| Rotor Dynamics Performance | Begrænset stivhedsmargin med relativt lav rotationshastighed | Tilstrækkelig stivhed, lav vibration og høj stabilitet |
| Leje Type | Kugle-/rulle anti-friktionslejer | Manchet-/vippepude tryklejer |
| Forseglingskonfiguration | Konventionelle mekaniske tætninger med enkelt / dobbelt patron | Skylletype / tandem højtrykstætninger |
| Almindeligt brugte materialer | 316 rustfrit stål, duplex rustfrit stål | Kromstål, Inconel, Hastelloy |
Til projekter, der tilstræber lavpris, bekvem drift og vedligeholdelse med begrænset plads, under middel-til-lavt tryk, lille-til-medium-flow hjælpeforsynings-serviceforhold, foretrækkes OH-overhængte pumper. For kritiske kontinuerlige produktionsenheder, der udsættes for høje temperaturer, høje tryk og høje flow-forhold med strenge krav til udstyrsstabilitet, lav fejlrate og lang levetid, skal BB-mellemlejepumper anvendes. Faktisk pumpevalg kræver omfattende evaluering af parametre såsom middel korrosivitet, viskositet og start-stop-frekvens for at balancere udstyrets pålidelighed og projektøkonomi.
