Omfattende vejledning til ISG vertikale vs ISW horisontale centrifugalpumper

Inden for industriel væsketransport er ISG vertikale centrifugalpumper og ISW horisontale centrifugalpumper blevet mainstream-valg til adskillige anvendelsesscenarier på grund af deres unikke strukturelle fordele og præcise scenarietilpasningsevne. Men når man står over for specifikke arbejdsforhold, er det en professionel udfordring at opnå præcis modelvalg. Som ingeniørteam afTeffiko, er vi godt klar over, at der ikke findes en absolut optimal pumpemodel, kun den bedst egnede løsning. Denne artikel vil foretage en omfattende sammenligning mellem ISG og ISW centrifugalpumper fra fire hoveddimensioner: strukturelt design, ydeevnekarakteristika, anvendelige scenarier og installation og vedligeholdelse. Den vil også dele Teffikos praktiske erfaring med modelvalg for at hjælpe dig med at træffe informerede beslutninger.

Indholdsfortegnelse

1. Strukturelt design

2.Performance Karakteristika

3.Gældende scenarier

4.Installation og vedligeholdelse

I. Strukturel design sammenligning mellem ISG vertikale centrifugalpumper og ISW horisontale centrifugalpumper

Kerneforskellen mellem ISG vertikale centrifugalpumper og ISW horisontale centrifugalpumper starter med deres strukturelle design. Dette bestemmer direkte deres pladsbesættelse, installationsmetode og pipelinetilpasningslogik, hvilket gør det til den primære faktor, der skal tages i betragtning ved modelvalg.

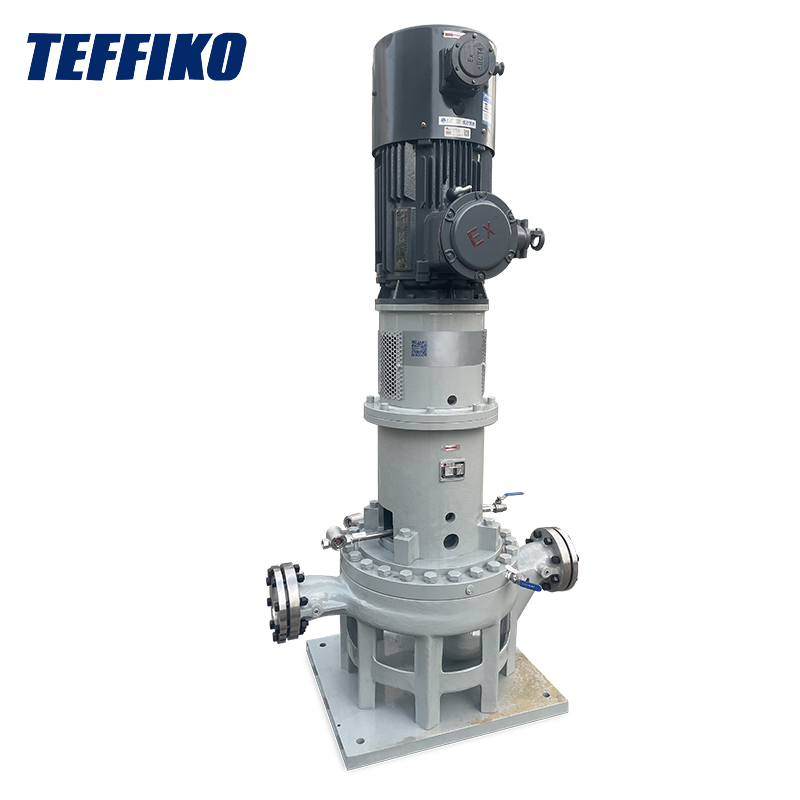

(I) ISG Vertikal Centrifugalpumpe: Lodret layout til pladsbesparelse

Den lodrette ISG-pumpe har en integreret lodret struktur med dens pumpeaksel vinkelret på jorden. Den har en relativt høj totalhøjde, men et lille gulvareal. Dens vandindtag og -udløb er fleksibelt designet, hvilket tillader direkte integration i rørledningssystemet uden behov for en ekstra base. Dette gør det særligt velegnet til snævre rumsscenarier, såsom rum for sekundært vandforsyningsudstyr i højhuse eller kompakte produktionslinjer.

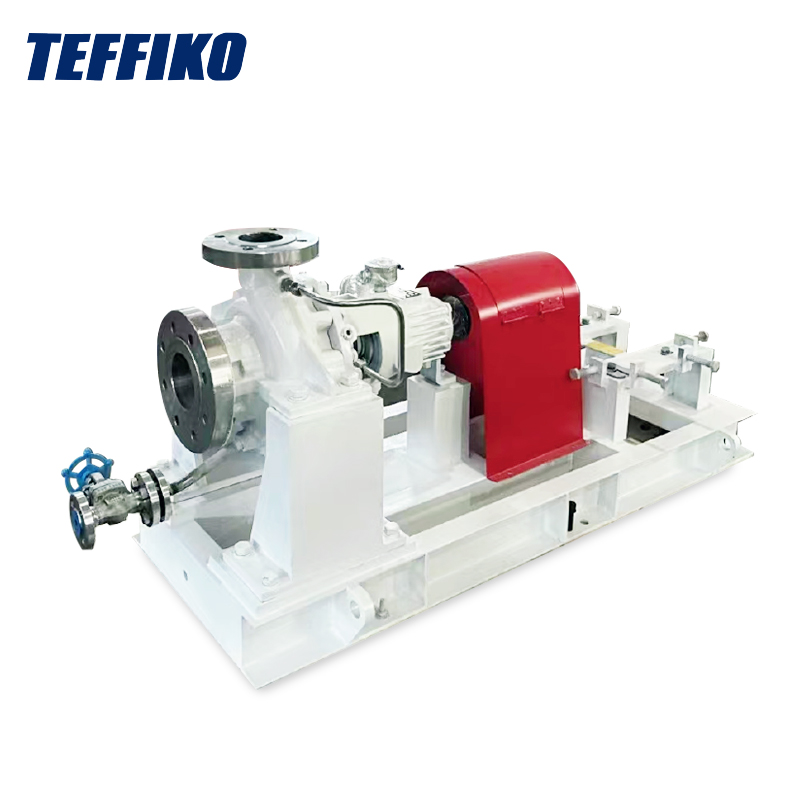

(II) ISW Horisontal Centrifugalpumpe: Vandret layout for høj stabilitet

Den horisontale ISW-pumpe har en struktur, hvor motoren og pumpehuset er horisontalt koaksiale, med pumpeakslen parallel med jorden og kræver fiksering via en base. Dens indløb og udløb er placeret på den samme vandrette linje, hvilket letter direkte forbindelse med vandrette rørledninger og reducerer modstandstab. Denne struktur har et lavt tyngdepunkt og sikrer stabil drift, hvilket gør den velegnet til scenarier med tilstrækkelig jordplads, såsom store værksteder eller kommunale vandværker, hvor vedligeholdelsesoperationer er bekvemme.

II. Sammenligning af ydeevnekarakteristika: Energiforbrug, hoved- og kavitationsmodstand

Ud over strukturelle forskelle har præstationsvariationerne mellem de to direkte indflydelse på driftseffektiviteten og anvendelige arbejdsforhold. Dette er især tydeligt i deres tilpasningsevne med hensyn til energiforbrug, hovedrækkevidde og kavitationsmodstand.

(I) Energiforbrug og effektivitet

Med hensyn til hydraulisk effektivitet anvender både ISG og ISW centrifugalpumper avancerede hydrauliske modeldesign. Efter optimering af pumpehjulets strømningskanal er deres effektivitet under nominelle arbejdsforhold relativt tæt, typisk fra 75 % til 85 %. Der opstår dog forskelle i scenarier med variabel belastning:

• Den horisontale ISW-centrifugalpumpe har en mere skånsom pumpelegemestrømskanal, hvilket fører til et mindre effektivitetsfald ved drift uden for det nominelle flow. Det er mere velegnet til scenarier med store flowudsving.
• ISG lodrette centrifugalpumpe opretholder en stabil effektivitet under nominelt flow, men oplever hurtigere effektivitetsdæmpning, når flowet svinger. Det er mere velegnet til scenarier med konstant flowkrav.

Med hensyn til energiforbrug:

• ISG-pumpen bruger mindre energi under arbejdsforhold med lavt flow og højt løftehøjde.
• ISW-pumpen leverer bedre energieffektivitet i applikationer med højt flow og lavt tryk.

(II) Hovedområde

• Den vertikale ISG-centrifugalpumpes løftehøjde er normalt 5m-125m, hvilket gør den mere dygtig til at opfylde transportbehov med "højt hoved, lavt flow". Dens lodrette strukturerede pumpeaksel bærer kraften mere jævnt; ved drift med høj løftehøjde er centrifugalkraftoverførslen af ​​pumpehjulet mere stabil, og akselafvigelse forårsaget af for højt tryk er mindre tilbøjelig til at forekomme. Derfor bruges det ofte i scenarier som højhuse vandforsyning og kedel fødevand.
• Højdeområdet for ISW horisontale centrifugalpumpe fokuserer mere på "middel-lav løftehøjde, høj flow", generelt fra 3m-80m. Dens vandrette struktur kan bedre tilpasse sig den stabile transport af medier med stor strømning og undgå overdreven aksial kraft forårsaget af højt hoved. Den er velegnet til scenarier med lave løftehøjdekrav, men høje strømningskrav, såsom kommunalt ledningsnet vandtransmission, industrielt cirkulerende vand og landbrugsvanding.

(III) Kavitationsmodstand: ISW har kanten

Det positive nettosugehoved (NPSH) for den horisontale ISW-pumpe er normalt 0,5-1,5 m lavere end ISG-pumpens. Dens sugeportdesign er mere optimeret, hvilket gør den mindre tilbøjelig til kavitation, når den transporterer let fordampede medier eller under høj sugemodstand. ISG vertikalpumpen er derimod mere velegnet til lejligheder med gode sugeforhold og korte rørledninger.

III. Sammenligning af relevante scenarier: On-demand-matching er nøglen

(I) ISG Vertikal Centrifugalpumpe: Førstevalg til scenarier med smalt rum og højt hoved

• Sekundær vandforsyning i højhuse: Højhusbeboere kræver relativt højt vandtryk, og udstyrsrum er normalt placeret på taget eller i kælderen med snæver plads. ISG vertikale centrifugalpumpe passer perfekt til dette scenarie med sine fordele ved lille gulvareal og høj løftehøjde.
• Understøttelse af mindre industrielt udstyr: Såsom kølesystemer til CNC-værktøjsmaskiner og fødevandssystemer til små kedler. Disse scenarier har et stabilt flowbehov og begrænset installationsplads, og ISG-pumpen kan integreres i rørledningen for at spare plads.
• Vandcirkulation i erhvervslokaler: Herunder kølevandscirkulation til centrale klimaanlæg på hoteller og brandvandsforsyningsanlæg i indkøbscentre. Den lodrette struktur af ISG-pumpen letter forbindelse med rørledninger i loftet eller i hjørnet, uden at det påvirker det indendørs layout.

(II) ISW horisontal centrifugalpumpe: Hovedindstilling til scenarier med stort rum og høj flow

• Kommunal vandbehandling: Herunder genanvendelse af genbrugsvand i rensningsanlæg og ledningsnettransmission i vandværker. Disse scenarier har et stort flowbehov og tilstrækkelig jordplads, og ISW-pumpens horisontale layout muliggør batchinstallation og centraliseret vedligeholdelse.
• Storstilet industriel produktion: Såsom råvaretransport i kemiske virksomheder og afkøling af cirkulerende vandsystemer i metallurgiske anlæg. Disse scenarier har store flowudsving og kræver kavitationsmodstand, og ISW-pumpen har bedre stabilitet og tilpasningsevne til at opfylde disse behov.
• Landbrugs- og civilvanding: Herunder vanding af landbrugsjord og vandskifte i store fiskedamme. Disse scenarier har lavt løftehøjdebehov, men stort flowbehov, og ISW-pumpens egenskaber med lavt energiforbrug og nem vedligeholdelse kan reducere langsigtede driftsomkostninger.

IV. Sammenligning af installation og vedligeholdelse

Installationsvanskeligheder og vedligeholdelsesomkostninger er faktorer, der ikke kan ignoreres under langvarig brug. Forskellene mellem de to i denne dimension påvirker direkte den operationelle effektivitet i det senere stadium.

(I) Installation

• Til ISG vertikal centrifugalpumpe: Der kræves ingen separat base til installation. Det behøver kun at forbinde pumpehusets flange til rørledningsflangen og fastgøre pumpefødderne med ekspansionsbolte. En person kan færdiggøre installationen af ​​ét stykke udstyr inden for en halv dag, hvilket gør det særligt velegnet til renoveringsprojekter af eksisterende byggepladser. Det skal dog bemærkes, at dens vertikale struktur har høje krav til installationsvinkelret. Hvis pumpeakslens hældning overstiger 0,1 mm/m, vil det let føre til accelereret lejeslid.
• For den horisontale ISW centrifugalpumpe: Det er nødvendigt først at støbe en betonbund eller installere et stålbeslag for at sikre, at grundniveaufejlen ikke overstiger 0,2 mm/m. Fastgør derefter pumpehuset på basen og tilslut til sidst rørledningen. Installationscyklussen er omkring 1-2 dage, hvilket gør den mere velegnet til tidlig planlægning af nye byggeprojekter. Imidlertid har dens vandrette layout en højere fejltolerance for fundamentets fladhed, og en lille jordsætning vil ikke let påvirke udstyrets drift.

(II) Vedligeholdelse

Den horisontale ISW centrifugalpumpe er mere bekvem til vedligeholdelse: På grund af den vandrette fordeling af motoren og pumpehuset behøver den under demontering kun at fjerne koblingsskjoldet og løsne forbindelsesboltene for at adskille motoren fra pumpehuset. Ved udskiftning af sårbare dele såsom pumpehjul og tætninger er der ingen grund til at flytte rørledningen. Vedligeholdelsespersonale kan arbejde på jorden, hvilket er meget sikkert. For eksempel, når forseglingen lækker, behøver vedligeholdelsespersonalet ikke at klatre højt og kan gennemføre udskiftningen inden for 1-2 timer.

For den vertikale centrifugalpumpe ISG, da motoren er placeret i toppen, er det under vedligeholdelse nødvendigt først at fjerne motorens ledninger og fastgørelsesbolte og løfte motoren for at få adgang til de indvendige komponenter i pumpehuset. Hvis det er installeret i et smalt rum eller et højhusudstyrsrum, er det nødvendigt at bruge en kran eller løfteudstyr, hvilket resulterer i en lang vedligeholdelsescyklus og høje omkostninger. Derfor anbefales den horisontale ISW-centrifugalpumpe mere til scenarier med høje krav til vedligeholdelseskomfort (såsom uovervågede pumpestationer).

V. Udvælgelsesoversigt: 3-trins hurtig bedømmelse

• Tjek pladsen: Vælg den lodrette ISG-pumpe til snævre rum, og den vandrette ISW-pumpe for tilstrækkelig jordplads.
• Tjek arbejdsbetingelserne: Vælg ISG-pumpen til krav til høj løftehøjde og lav strømning, og ISW-pumpen til krav til medium-lav løftehøjde og højstrømskrav.
• Kontroller vedligeholdelsesbehovene: Vælg ISW-pumpen til uovervåget drift og bekvem vedligeholdelse; vælg ISG-pumpen til scenarier med lange vedligeholdelsesintervaller og begrænset plads.

Konklusion

ISG vertikale centrifugalpumper og ISW horisontale centrifugalpumper har hver deres fordele, og kernen i udvælgelsen ligger i "tilpasning" - tilpasset din plads, arbejdsforhold og vedligeholdelseskrav. Hvis du stadig er usikker på at vælge den optimale pumpemodel til dine specifikke arbejdsforhold,Teffiko's professionelle team kan tilbyde gratis udvælgelsesrådgivning. Vi har rig applikationserfaring og kan anbefale den mest egnede og effektive løsning baseret på dine specifikke parametre (såsom flowhastighed, løftehøjde, mediumegenskaber, installationsmiljø osv.), der sikrer stabil og energieffektiv drift af dit væskesystem.
