Horisontale vs vertikale centrifugalpumper: Den ultimative industrielle valgvejledning

Centrifugalpumperer kerneudstyret til væskeoverførsel på tværs af forskellige industrier, og spiller en central rolle fra kommunal vandbehandling til olie- og gasudvinding. Valget mellem vandrette og lodrette centrifugalpumper er dog en central udfordring i udvælgelsen. Et rigtigt valg øger effektiviteten og reducerer omkostningerne, mens et forkert valg kan føre til systemineffektivitet og besværlig vedligeholdelse. Denne artikel nedbryder valglogikken for de to pumpetyper og gearingerTeffiko's tekniske akkumulering og produktfordele inden for centrifugalpumpeområdet for at hjælpe dig med at foretage præcise valg og undgå misforståelser.

I. Horisontale centrifugalpumper: Stabile og bekvemme, velegnede til langtidsdrift

Akslen er parallel med jorden, med motoren og pumpehjulet monteret på en vandret universal bundplade, der præsenterer en "vandret flad form". Dens kernefordele er stabilitet og nem vedligeholdelse.

Fordele

Enkel installation og justering, høj stabilitet og lav vibration; bekvem vedligeholdelse med eftersyn tilgængeligt uden at demontere rørledninger; fleksibel kørsel, der kan tilpasses til en række forskellige kraftenheder, hvilket giver høj omkostningsydelse til kortsigtede investeringer.

Begrænsninger

Stor gulvplads, begrænset i scenarier med begrænset plads; NPSH skal kontrolleres for at forhindre kavitation, når den installeres over væskeniveauet; tætninger er tilbøjelige til lækage, hvilket kræver regelmæssig justering af overvågning.

II. Vertikale centrifugalpumper: Pladsbesparende og kavitationsbestandige, velegnet til komplekse scenarier

Akslen er vinkelret på jorden, med motoren placeret over pumpehovedet, der præsenterer en "lodret slank form". Dens kernefordele er pladsbesparelse og tilpasningsevne til komplekse væsker.

Fordele

Minimal gulvplads, ideel til smalle rum; nedsænkelig drift tilgængelig uden priming, hvilket giver fremragende kavitationsmodstand; mindre tætningsslid og lav lækagerisiko, velegnet til komplekse væsker indeholdende skum og gylle.

Begrænsninger

Kompleks vedligeholdelse, der kræver demontering af den øverste del eller hejseudstyr, hvilket fører til lang nedetid; høje krav til lodret frihøjde; tilbøjelig til problemer med aksial tryk under højt tryk.

III. Data og praktisk sammenligning

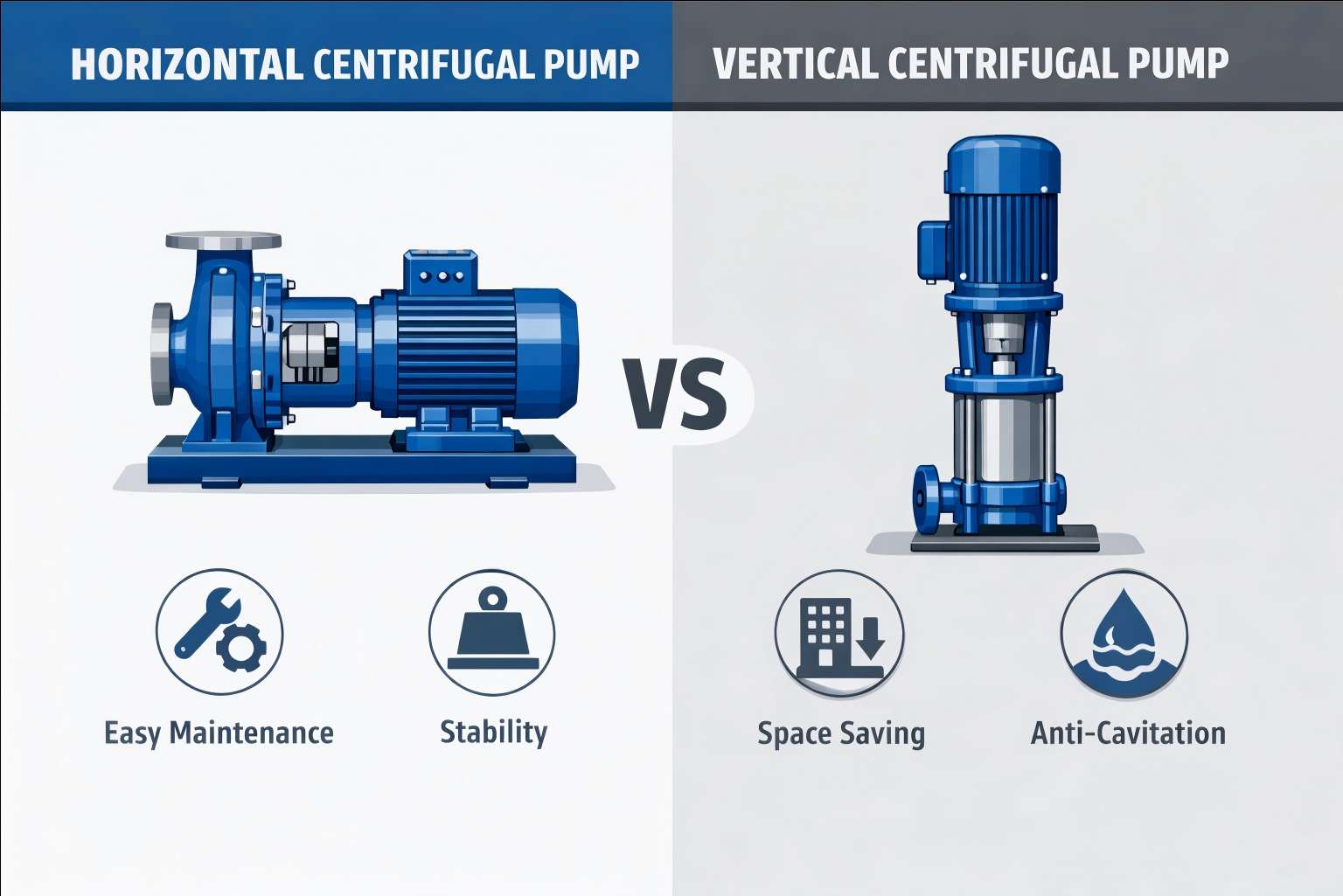

Til din hurtige reference har vi udarbejdet denne kernesammenligningsmatrix baseret på praktisk erfaring:

IV. Dybdegående diskussion af fordele og ulemper

Evaluering af fordele og ulemper baseret på dit driftsmiljø og væskekarakteristika er afgørende for at vælge den rigtige pumpe. Det følgende er en mere detaljeret analyse af deres fordele og ulemper:

Fordele ved vandrette pumper

• Nem vedligeholdelse:Det vandrette layout giver nem adgang til interne komponenter. Typisk kan pumpen vedligeholdes uden at fjerne hele huset eller forstyrre rørledningerne, hvilket reducerer nedetiden betydeligt. Dette er en kritisk faktor i industrier som kemisk forarbejdning, hvor kontinuerlig drift er afgørende.
• Alsidig drivkraft:Disse pumper kan nemt rumme en række drivkræfter, herunder elektriske motorer, dieselmotorer og endda dampturbiner, hvilket giver fleksibilitet i valget af strømkilder.
• Omkostningseffektivitet:Generelt er de oprindelige indkøbs- og installationsomkostninger lavere end de komplekse sumpkonstruktioner af nogle vertikale pumper.
• Stabilitet og vibrationer:Montering af pumpen på en robust vandret base giver fremragende stabilitet, minimerer vibrationer og forlænger levetiden for lejer og tætninger.

Ulemper ved vandrette pumper

• Stor gulvplads:De kræver en betydelig mængde plads på stedet, hvilket kan udgøre en væsentlig begrænsning i pladsbegrænsede faciliteter såsom offshore platforme eller kompakte produktionsanlæg.
• NPSH udfordringer:Hvis pumpen er installeret over væskeniveauet, skal det netto positive sugehoved (NPSH) styres omhyggeligt for at forhindre kavitation.
• Forseglingsproblemer:Vandrette aksler er mere udsatte for lækage fra tætninger, hvilket kræver kontinuerlig overvågning og potentiel omjustering.

Fordele ved vertikale pumper

• Pladsbesparende design:Dette er den primære fordel. Det lille fodaftryk er ekstremt værdifuldt i smalle maskinrum, vandbehandlingsanlæg og bypumpestationer. De sparer værdifuld gulvplads ved at bruge lodret frigang.
• Overlegen NPSH ydeevne:Lodrette pumper, især vertikale turbinepumper og sumppumper, kan være helt nedsænket i væsken. Dette eliminerer problemet med sugehoved, giver maksimal NPSH og eliminerer næsten kavitation og dens tilhørende skade.
• Håndtering af komplekse væsker:Nedsænkelige vertikale pumper udmærker sig ved at håndtere væsker, der er trukket med luft, skum eller gylle, fordi væsken leveres til pumpehjulet ved hjælp af tyngdekraften. De er et almindeligt valg inden for spildevandsrensning og minedrift.
• Reduceret lækage:I vertikale in-line konfigurationer resulterer pumpens vægtfordeling typisk i mindre tætningsslid end vandrette pumper, hvilket fører til mindre lækage over tid.

Ulemper ved vertikale pumper

• Svær vedligeholdelse:Lodret installation gør pumpen sværere at vedligeholde. Adgang til pumpehjulet eller lejerne kræver normalt afmontering af de øvre sektioner eller hejsning af hele pumpen ud af sumpen eller tanken, hvilket øger vedligeholdelsestiden og -omkostningerne.
• Krav til frihøjde:Mens du sparer gulvplads, kræves der en betydelig mængde lodret frihøjde til installation, adskillelse og vedligeholdelse.
• Aksialtryk:På grund af akslens lodrette struktur og vægten af ​​de roterende komponenter skal pumpen modstå større aksialtryk, hvilket kræver et mere robust og specialiseret lejedesign.

Konklusion

Valget af centrifugalpumper er ikke kun en teknisk overvejelse, men også en videnskabelig vurdering af langsigtede driftsomkostninger. At vælge den rigtige struktur betyder lavere energiforbrug, mindre vedligeholdelse og højere systemstabilitet.

Hvis du er usikker på, hvilken struktur (vandret eller lodret) der er mere egnet til din industrielle anvendelse, anbefales det at konsultere et erfarent professionelt ingeniørteam.

Med mange års brancheerfaring kan Teffiko levere one-stop-løsninger fra valg og systemoptimering til fuld livscyklusvedligeholdelse baseret på dine faktiske arbejdsforhold, hvilket får dit væskesystem til at fungere mere effektivt og pålideligt.

Besøgwww.teffiko.comfor eksklusiv teknisk rådgivning og løsninger.
