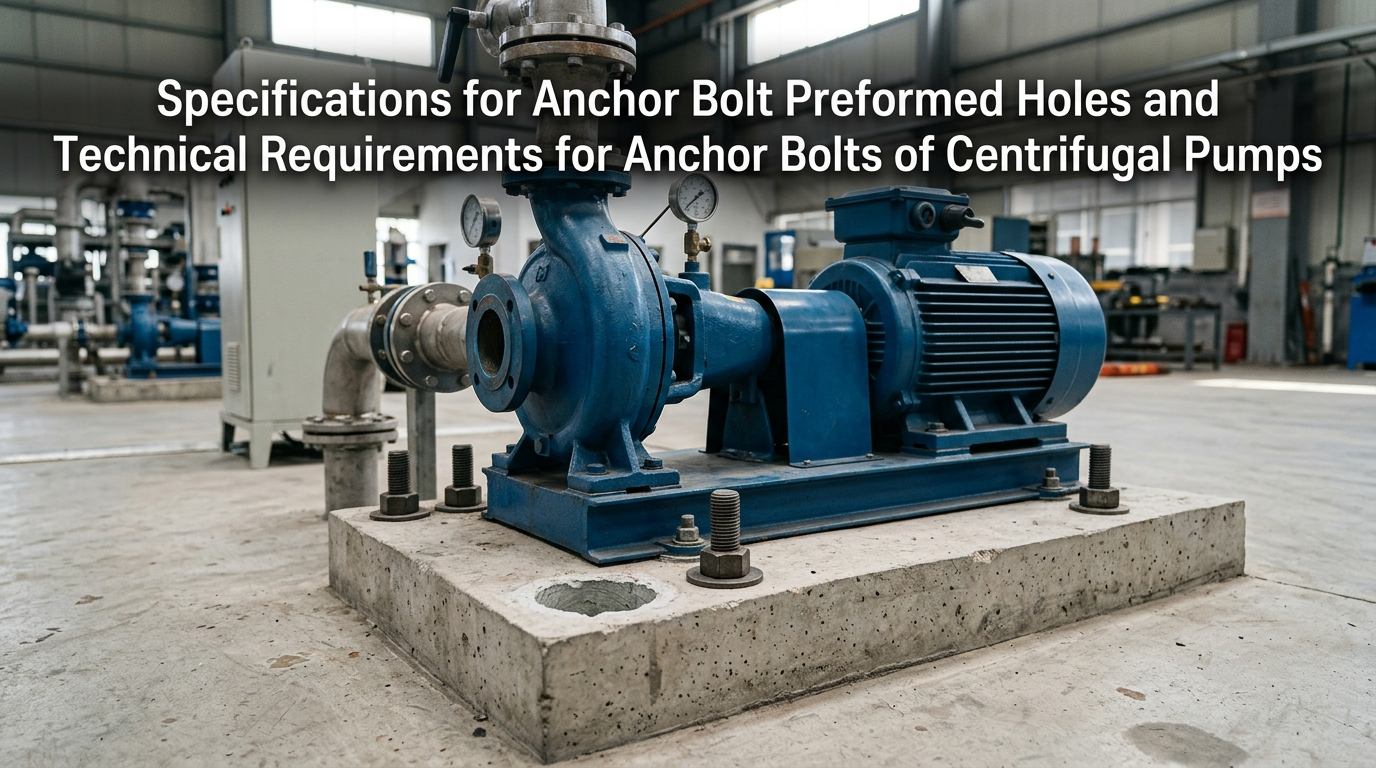

Centrifugalpumperer kerneudstyr, der anvendes i industrielle og kommunale områder og genererer kraftige vibrationer under drift. Udstyrsfundamentet, præformede ankerhuller og ankerbolte udgør centrale skjulte værker, der garanterer enhedens stabilitet. Mange fejl på stedet såsom pumpehusafvigelse, resonans, lejeoverophedning og boltbrud skyldes normalt ikke-standard konstruktion af præformede huller eller substandard boltinstallation. Dette dokument uddyber de vigtigste retningslinjer for konstruktion af præformede ankerhuller og installation af ankerbolte til centrifugalpumper.
Forformede ankerhuller til centrifugalpumper er specielt designet til sekundær fugning af ankerbolte. Størrelsen, formen, lodretheden og renheden af præformede huller bestemmer direkte forankringsstyrken af bolte, nivelleringsnøjagtighed af udstyret og den generelle stabilitet af fundamentet. Som en kerneprocedure for pumpefundamentkonstruktion skal arbejdet udføres i nøje overensstemmelse med industrielle standarder.
Dimensionerne af præformede huller skal skabe en balance mellem tilstrækkelig fugekompakthed og strukturel styrke af betonfundamenter. Underdimensionerede huller vil føre til ufuldstændig fugning, mens overdimensionerede huller vil svække fundamentets bæreevne. De generelle standardiserede konstruktionsparametre er specificeret som følger:

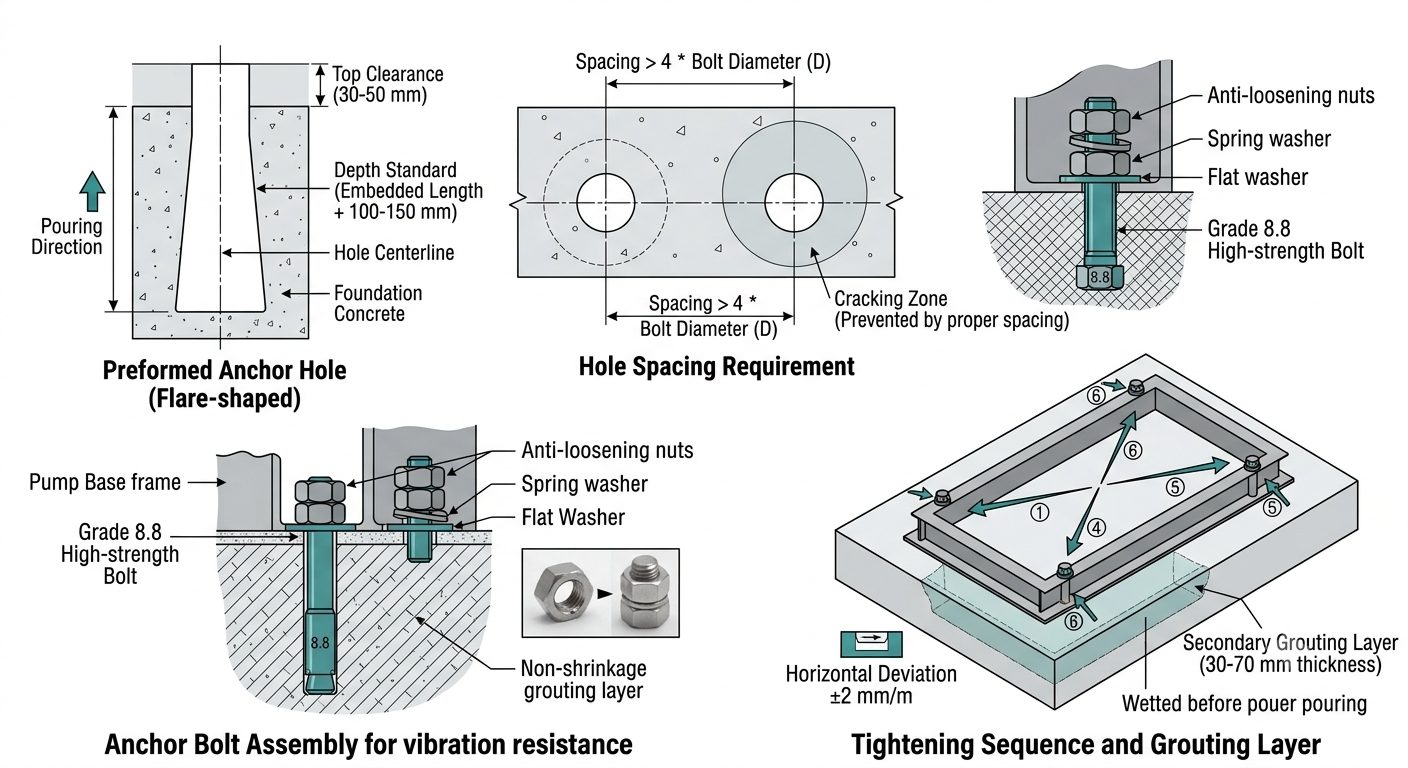

Afstand mellem bolt og hulvæg:Der skal opretholdes en ensidig frigang på 30-50 mm mellem hver bolt og væggen af det præformede hul for at give tilstrækkelig plads til ikke-krympende fugemateriale, for at sikre fuld indpakning og forankring af bolte.
Dybdestandard for præformede huller:Den samlede dybde af hvert præformet hul skal være 100-150 mm større end den faktiske indstøbte længde af ankerbolten, hvilket grundigt forhindrer udhulning i hulbunden og ufuldstændig fugning og sikrer forankringsstyrken i bunden.
Afstandskrav mellem huller:Center-til-center afstanden mellem to tilstødende præformede ankerhuller må ikke være mindre end 4 gange diameteren af ankerbolten, hvilket effektivt undgår revner og delvis afskalning af fundamentet efter betonstøbning og fugning.
Optimal hulform:Et blusset hul med en smal top og en bred bund foretrækkes i konstruktionen. Sammenlignet med lige huller forbedrer denne struktur i høj grad udtræksmodstanden for bolte og forhindrer bolte i at løsne sig og flytte sig på grund af langvarige udstyrsvibrationer.
Før grundbeton støbes, skal højstyrke PVC-forskallingsrør, specialfremstillede stålforme eller træforme fastgøres til formning for at sikre nøjagtige hulpositioner og regelmæssige hulformer. Afstøbning skal udføres omgående efter det indledende sæt af beton for at forhindre beskadigelse og afskalning af hulvægge forårsaget af afformning efter fuldstændig størkning.
Inden fugning skal alt affald, lag, støv og ophobet vand inde i hullerne rengøres grundigt. Højtryksluft anbefales til en omfattende udrensning for at sikre en fast binding mellem fugematerialet og den originale betonbund uden mellemlag eller hule områder.
Der skal udøves streng kontrol over hulpositionsafvigelser. I tilfælde af forskudte huller, underdimensionerede åbninger eller deforme hulformer, skal manuel mejsling og oprømning anvendes til korrektion. Det er strengt forbudt at skære eller afkorte ankerbolte, da det vil forringe boltstyrken og resultere i utilstrækkelig forankringslængde.
Lodretheden af præformede huller skal garanteres med en hældningsafvigelse af hulvægge på højst 1,5°. Skrå montering af bolte vil forårsage ujævn spændingsfordeling, hvilket fører til spændingskoncentration under drift og yderligere resultere i boltgevindbrud, gevindglidning og revnedannelse i bundrammen.
Som bærende kernekomponenter, der forbinder basisrammen på centrifugalpumper og betonfundamenter, varetager ankerbolte funktionerne udstyrsfiksering, nivellering, vibrationsreduktion og forskydningsmodstand. Klare industrielle standarder gælder for materialevalg, styrkekvalitet, indstøbt længde, installationsproces, fugning og hærdning, anti-løsning og anti-korrosion af ankerbolte. Almindelige bolte må aldrig bruges som erstatning.
Materialer skal vælges forskelligt i henhold til driftsbetingelserne, transportmedier og tonnage af centrifugalpumper for at eliminere potentielle sikkerhedsrisici, der opstår ved forkert valg:
Almindelige rentvandscentrifugalpumper (civil brug og konventionel industriel vandforsyning):Q235 ankerbolte af kulstofstål med en styrkegrad på ikke mindre end grad 4.8 skal anvendes. De leverer stabil ydeevne med høj omkostningsydelse og opfylder kravene til konventionel vibrationsreduktion og fiksering.
Centrifugalpumper til spildevand, kemiske og ætsende medier:Til medier, der indeholder syre, alkali, urenheder og ætsende komponenter, skal der anvendes 304 eller 316 rustfri stål ankerbolte for effektivt at forhindre rust og korrosion og undgå boltfejl såsom rustbrud og fald af.
Storskala højtryks- og højstrøms kraftige centrifugalpumper:Til udstyr med tung belastning og høj vibrationsfrekvens kræves højstyrke ankerbolte af klasse 8.8 eller derover. De har overlegen trækmodstand, træthedsmodstand og deformationsmodstand og er anvendelige til langvarig højbelastning kontinuerlig drift.
Krav til matchende tilbehør:Hvert sæt ankerbolte skal være udstyret med flade spændeskiver, fjederskiver og dobbeltmøtrikker som standard tilbehør. Den komplette tilbehørskombination realiserer dobbelt anti-løsningsydelse for at tilpasse sig den kontinuerlige vibration fra vandpumper.
Den indlejrede længde bestemmer direkte udtræksbæreevnen af bolte og er et nøgleindeks for at forhindre boltudtrækning og løsning. Standard indlejrede længdeforhold for forskellige pumpetyper er specificeret som følger:
Lette vertikale centrifugalpumper: Den indlejrede længde skal ikke være mindre end 15 gange boltdiameteren for at tilfredsstille letvægtsfikseringskravene for udstyr i lille skala.
Konventionelle horisontale industrielle centrifugalpumper: Den indlejrede længde skal være 20 til 25 gange boltdiameteren for at tilpasse sig belastningen ved almindelig industriel drift.
Kraftige højstrøms- og højtrykscentrifugalpumper: Den indlejrede længde skal ikke være mindre end 30 gange boltens diameter for at forbedre forankringsbæreevnen og modstå kraftige vibrationspåvirkninger.
Utilstrækkelig indlejret længde vil føre til utilstrækkelig trækbæreevne, og bolte er tilbøjelige til at løsne sig og trække sig ud under langvarige vibrationer. For lang indlejret længde kan interferere med fundamentstålstænger, forårsage byggeaffald og forringe fundamentets strukturelle integritet.
Efter placering skal ankerbolte holdes lodrette og midlertidigt fastgjort med specielle beslag for at undgå hældning og forskydning og sikre ensartet spændingsfordeling ved efterfølgende drift. I mellemtiden skal installationsdimensionerne for ankerbolte nøje kontrolleres i forhold til centrifugalpumper og vandrette pumpeenheder for at sikre fuld overensstemmelse mellem hulpositioner, boltafstand og monteringshuller på udstyrets bundramme. Den vandrette afvigelse af fundamentets overflade skal kontrolleres inden for ±2 mm/m for at garantere en nøjagtig reference for udstyrsnivellering.
Specielt ikke-krympende fugemateriale skal anvendes ensartet til fugning. Til flertrins centrifugalpumper foretrækkes fint tilslagsbeton af høj styrkekvalitet. Almindelig cementmørtel er strengt forbudt. Almindelig mørtel har en tendens til at krympe og revne efter størkning og danner huller og hule områder, som ikke kan garantere den samlede spændingsydelse mellem bolte og fundament. Styrkekvaliteten af beton, der anvendes til fugning af flertrinspumper, skal være en grad højere end den oprindelige fundamentbeton for at forbedre forankringsstyrken under kraftig belastning.
Under komprimering af beton og fugemateriale i præformede huller skal operationen være skånsom og jævn. Vipning af ankerbolte og forskydning af pumpehuse og pumpeenheder er strengt forbudt for at forhindre ugyldiggørelse af tidligere positionerings- og nivelleringsarbejde og eliminere den skjulte fare for excentrisk spænding på bolte.
Konstruktion skal følge princippet om styrkeoverholdelse strengt. Nivellering, justering og fiksering af pumpelegemer og pumpeenheder kan kun udføres, efter at styrken af fundamentbetonen når mere end 75 % af designstyrken. Sekundær fugning skal implementeres ved nøjagtig positionering. Højden af det sekundære fugelag skal kontrolleres inden for 30-70 mm med ensartet tykkelse og flad overordnet overflade.
Inden sekundær fugning skal fundamentets kontaktflade behandles grundigt: Skyl overfladestøv og snavs væk med rent vand og fugt bundfladen helt for at sikre tæt binding mellem ny og gammel beton samt fugelaget uden mellemlag. Den omgivende konstruktionstemperatur skal kontrolleres nøje. Særlige frostbeskyttelsesforanstaltninger skal træffes, når omgivelsestemperaturen er under 0℃ for at forhindre frostskader og styrkesvigt i fugelaget.
Fugemateriale skal komprimeres ved lagvis vibration for at udsuge intern luft. Hærdning skal udføres umiddelbart efter fugning. Hvis den omgivende temperatur er under 5 ℃, skal termisk isolering og frostbeskyttelse anvendes under hele hærdningsprocessen for at undgå revner, slibning og understandard styrke forårsaget af frostskader ved lav temperatur. Under normale arbejdsforhold skal den fugede struktur hærdes i mindst 72 timer før den endelige tilspænding af udstyret.
Princippet om "nivellering først, stramning senere" skal følges. Den vandrette afvigelse af pumpebundrammen skal kontrolleres inden for 0,05 mm/m. Møtrikker skal spændes symmetrisk i diagonale retninger i flere omgange. Engangsfuld tilspænding og ensidig tvungen tilspænding er forbudt, hvilket kan forårsage deformation af pumpens bundramme, afvigelse af udstyrsnivelleringsnøjagtigheden og overbelastningsskader på bolte.
Udendørs pumpehuse, fugtige værksteder og vandbehandling arbejdsforhold: Efter accept af boltinstallation skal antirustmaling påføres jævnt på bolte. Vandtæt og korrosionsbeskyttende tape kan vikles omkring nøgledele for at isolere fugt og bremse korrosion.
Arbejdsforhold med højfrekvente vibrationer og kontinuerlig drift: Der skal anvendes en dobbelt anti-løsende struktur, der kombinerer dobbeltmøtrikker og fjederskiver. Til svære arbejdsforhold kan der påføres en speciel gevindlåsende klæbemiddel for fuldstændigt at forhindre, at møtrikken løsner sig forårsaget af vibrationer.
Regelmæssig inspektionsmekanisme: Efterspændingsinspektion skal udføres hver 3. måned under konventionelle tørre arbejdsforhold. For arbejdsforhold med høj temperatur, høj luftfugtighed, stærk korrosion og intense vibrationer, skal der udføres en særlig månedlig inspektion for at eliminere skjulte farer for løsning og korrosion i tide.
Mindre ikke-standard konstruktion af centrifugalpumpeankersystemer vil udvikle sig til udstyrsfejl på et senere tidspunkt. Hyppige fejl på stedet og tilsvarende farer er angivet som følger:
Underdimensionerede præformede huller og utilstrækkelig spillerum:Fugematerialet kan ikke pakke boltene helt om, hvilket resulterer i utilstrækkeligt spændingsbærende område til forankring. Udstyret vil ryste, skifte og afvige under drift.
Substandard indlejret dybde af ankerbolte:Utilstrækkelig trækbærekapacitet vil få bolte til at løsne sig og løfte sig under langvarige vibrationer, modvirke koaksialiteten af pumpehuset og forværre slid på lejer og pumpehjul.
Forenklet tilbehørskonfiguration med kun en enkelt møtrik og ingen fjederskive:En sådan konfiguration kan ikke modstå kontinuerlige vibrationer, og møtrikker er tilbøjelige til automatisk at løsne sig, hvilket er en væsentlig årsag til enhedsresonans og ustabilitet i udstyret.
Fugning med almindelig mørtel og utilstrækkelig hærdetid:Mørtlen vil krympe, revne og udvikle indre hule områder, hvilket beskadiger fundamentets overordnede integritet. Udstyret vil sandsynligvis skifte integreret under langvarig drift.
Skråtstillet montering af bolte og ensidig tilspænding:Ujævn belastning og alvorlig belastningskoncentration vil forekomme på bolte, hvilket fører til boltbrud og revner og beskadigelse af pumpens bundramme efter langvarig drift.
Streng accept skal udføres efter færdiggørelse af ankerkonstruktion og sekundær fugning, og udstyret kan kun sættes i drift efter bestået accept. Accepten dækker flere aspekter, herunder grundoverfladenøjagtighed, konstruktionsteknologi, materialestandarder, lavtemperaturkonstruktion og udstyrsprøvedrift.
Accept er opdelt i tre hovedkategorier: udseendeinspektion, komponentinspektion og inspektion af prøvedrift.
Accept af grundoverfladenøjagtighed:Den vandrette afvigelse af udstyrsinstallationsfundamentets overflade skal kontrolleres inden for ±2 mm/m. Fugningen i præformede huller skal være tæt og fuld uden hule områder, revner eller afskalninger. Betonen omkring hulåbninger skal være flad, intakt og fri for skader og defekter.
Boltkomponent accept:Boltenes lodrette afvigelse må ikke være mere end 2 mm/m uden hældning eller forskydning. Alt tilbehør skal være komplet og intakt, og boltgevind skal være fri for glidning, korrosion og deformation. Specifikationen og materialet for bolte skal overholde designkravene og være kompatible med pumpetypen.
Fugeteknologi og materialeaccept:Fint tilslagsbeton af en grad af højere styrke skal anvendes til fugning af flertrins centrifugalpumper, og specielt ikke-krympende fugemateriale skal anvendes til almindelige pumpetyper. Det sekundære fugelag skal have ensartet tykkelse fra 30 mm til 70 mm. Basisoverfladen skal skylles grundigt og fugtes før konstruktion, og frostbeskyttelses- og varmeisoleringsforanstaltninger skal implementeres fuldt ud i miljøer med lav temperatur.
Accept af prøvedrift:Efter at udstyret har fungeret uafbrudt under fuld belastning i mere end 2 timer, må der ikke forekomme løsnelse af ankermøtrikker, forskydning af basisrammen, unormal resonans eller unormal vibration og støj fra enheden, og alle driftsparametre for udstyret skal forblive stabile.
Dokumentaccept:Fuldstændige optegnelser, herunder boltspecifikationer, materialecertifikater, styrkekvaliteter af fugematerialer, konstruktionstemperatur, hærdningsoptegnelser og tilspændingsprocesdata skal opbevares til efterfølgende vedligeholdelse, inspektion og renovering.
Konstruktionen af præformede ankerhuller og montering af ankerbolte til centrifugalpumper er kritiske skjulte arbejder, der bestemmer pumpeenhedernes stabilitet. Hele byggeprocessen inklusive dimensionskontrol, fugning og tilspænding skal implementeres i nøje overensstemmelse med relevante standarder for at undgå konstruktionsfejl.
Som et professionelt væskeudstyrsmærke,TEFFIKOoverholder fuldt ud industrielle standarder og leverer et komplet sæt standardiserede løsninger, der dækker basisrammetilpasning, boltvalg og vejledning på stedet.
