Sådan læses et pumpetypespektrumdiagram: En trin-for-trin-guide

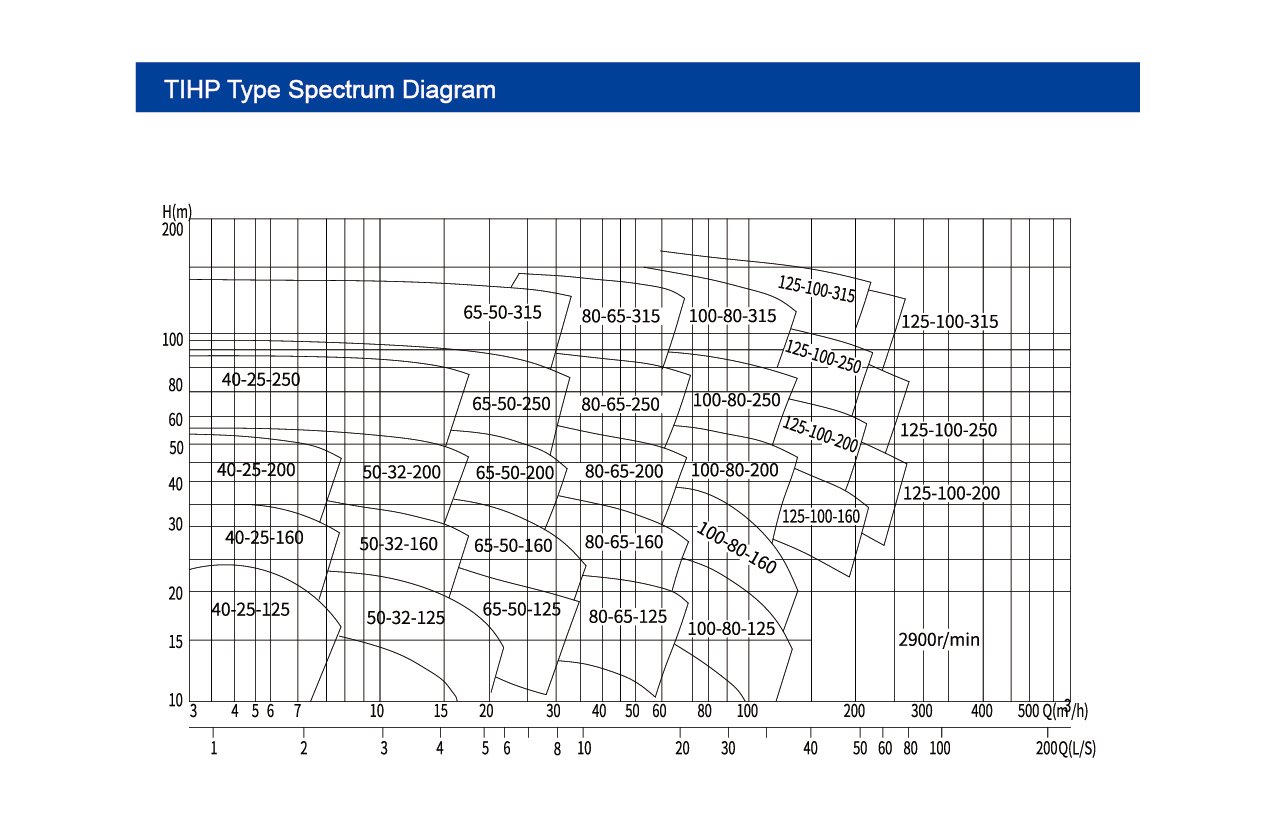

Ⅰ.Hvordan læses dette pumpetypespektrumdiagram

1. Tolkning af akser

• Horisontal akse (x-akse): Repræsenterer strømningshastighed (Q) i kubikmeter i timen (m³/h), hvilket øges fra venstre til højre.
• Lodret akse (Y-akse): Repræsenterer hoved (H) i meter (M), hvilket øges fra bund til top.

Ⅱ. Kurver og zoner

Diagrammet inkluderer flere kurver og zoner, der hver repræsenterer en bestemt pumpemodel. For eksempel angiver "40-25-125" og "50-32-160" forskellige pumpemodeller.

• Punkter inden for kurver: Hvert punkt på en kurve angiver hovedværdien af ​​modellen til en bestemt strømningshastighed. For eksempel i "40-25-125" -zonen viser en række punkter hovedet til forskellige strømningshastigheder for denne model.

Ⅲ. Nøgletrin: Arbejdspunkt og valg

1. Bestem de nødvendige parametre: Afklar designstrømningshastigheden (Q₀) og designhoved (H₀). For eksempel har en fabrik brug for en pumpe for at transportere 100 m³/h ved 80 m hoved.
2. Find arbejdspunktet: Find Q₀ på X-aksen og H₀ på Y-aksen; Deres kryds er arbejdspunktet. Hvis punktet falder inden for en model's polygonale zone, opfylder denne model teoretisk kravet.
3. Eksempel: For q = 80 m³/h og h = 80 m, skal du kontrollere, om punktet ligger inden for zoner som "100-80-250" for at vurdere egnetheden.

Prioriter højeffektiv zone: Hvis en zone har tættere kurver eller skygge (markeret i nogle diagrammer), indikerer det højeffektivt interval (effektivitet ≥80%). Vælg modeller, hvis arbejdspunkter falder inden for denne zone for optimale energibesparelser.

Ⅳ. Rotationshastighed og yderligere info

Notationen "2900 r/min" i det nederste højre hjørne angiver den nominelle hastighed på pumperne i dette spektrum (standardhastighed for motordrevne pumper). For forskellige hastigheder (f.eks. 1450 r/min) skal du bruge lighedsloven til at konvertere ydeevne:

• Flowhastighed er proportional med hastigheden.
• Hovedet er proportionalt med kvadratet med hastighed.

Ⅴ. Hurtig valglogik

1. Identificer kravene om Q- og H, og find derefter den tilsvarende modelzone.
2. Prioriter modeller med arbejdspunkter nær Zone Center (højeffektivt område).
3. Bemærk modellens indløb/udløbsdiametre (f.eks. 40, 50 mm) for at sikre kompatibilitet med webstedsrørledninger.

Ⅵ. Om Teffiko -pumper

Sammenfattende klargør Teffikos 5. generation af TIHP-pumpetype-spektrumdiagrammet gældende arbejdsvilkår og højeffektiv zoner gennem flow-head-koordinater, modelzoner og ydelseskurver. Du kan hurtigt vælge modeller ved at matche parametre til zoner. For spørgsmål om kurvetolkning, tilpasning af arbejdstilstand eller tilpassede løsninger giver Teffikos professionelle tekniske team præcis udvælgelsesvejledning, præstationssimulering og installationsstøtte. Besøgwww.teffiko.comeller e -mailsales@teffiko.comFor at optimere industriel væske transport.
