Introduktion til horisontal split struktur af dobbelt-suktionscentrifugalpumper

Dobbelt-suktionscentrifugalpumperer almindeligt industrielt udstyr, der er vidt brugt i vandforsyning, dræning, kemiske og effekt sektorer. Deres primære træk er den effektive transport af væsker i storvolumen. Den horisontale splitstruktur, et typisk design af dobbelt-suktionscentrifugalpumper, giver fordele såsom nem installation og enkel vedligeholdelse. Denne artikel beskriver egenskaberne og fordelene ved denne struktur.

I. Oversigt over dobbelt-suktionscentrifugalpumper

Arbejdsprincippet for dobbelt-suktionscentrifugalpumper svarer til printet for almindelige centrifugalpumper ved anvendelse af centrifugalkraft genereret af pumpehjulsrotation til transportvæsker fra indløbet til udløbet. I modsætning til enkelt-suktionspumper tillader dobbelt-suktionspumper vandindtagelse på begge sider af pumpehjulet, afbalancering af aksiale kræfter, reducerer vibrationer og forbedrer operationel stabilitet.

Sammenlignet med andre centrifugalpumper er dobbelt-suktionspumper mere egnede til stor flow og mellemstore til høje hovedanvendelser, såsom byvandforsyningssystemer og cirkulerende vandsystemer i store fabrikker.

Ii. Designfunktioner af vandret split struktur

"Horisontal split" henviser til, at pumpeskyllingen er opdelt i øvre og nedre halvdele langs det vandrette plan, forbundet med bolte. Strukturens mest betydningsfulde fordel er let adskillelse og samling. Når interne dele har brug for vedligeholdelse eller udskiftning, skal kun den øverste halvdel af kabinet åbnes uden at adskille hele pumpen eller rørledningssystemet.

Derudover tilbyder den vandrette splitstruktur følgende fordele:

• Praktisk inspektion og vedligeholdelse: Muliggør direkte observation af pumpehjulet og tætningen.
• Rumbesparende: Velegnet til installation i miljøer med begrænset rum.

III. Applikationsscenarier

Dobbelt-suktionscentrifugalpumper med vandrette opdelte strukturer er vidt brugt i:

• Urban vandforsyningssystemer: Som hovedpumper i vandværker.
• Industrielle cirkulerende vandsystemer: Såsom kølevandscirkulation i stålplanter og kraftværker.
• Landbrugsvanding: Til landbrugsjord til storområde.
• Brandbekæmpelsessystemer: Som hovedpumper til højhusets bygningsforsyning. For eksempel bruger et stort kraftværk flere vandrette opdelte dobbelt-suktionspumper som cirkulerende vandpumper, rost for deres stabile drift og let vedligeholdelse.

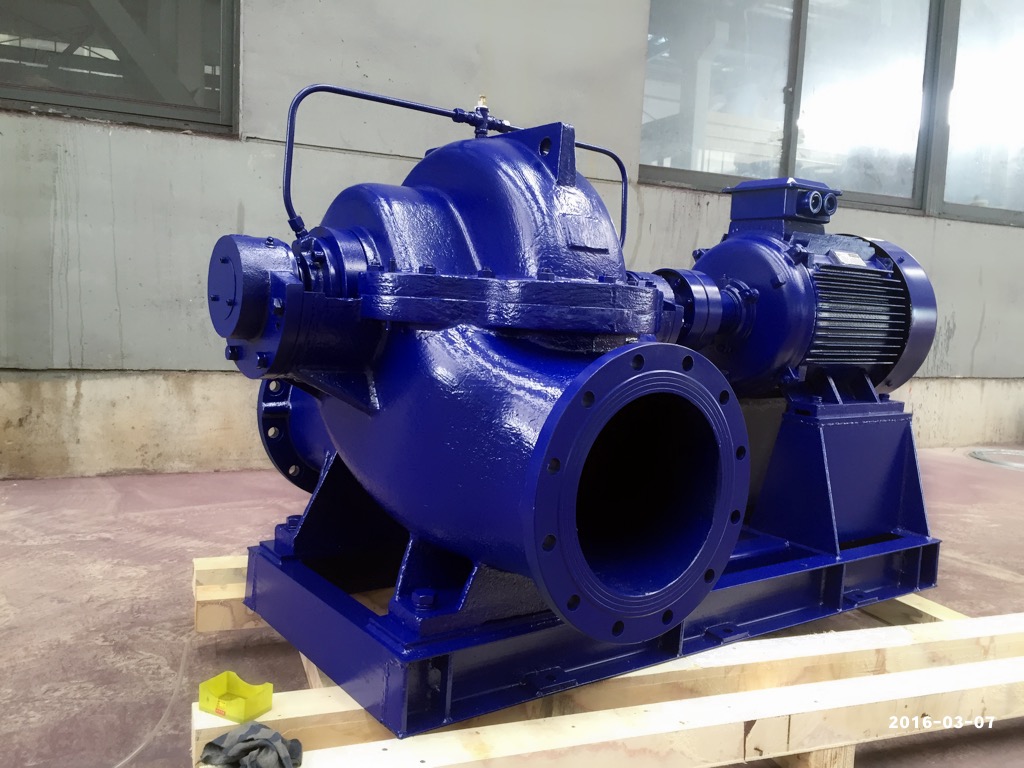

Iv. TeffikoDobbelt-suktionscentrifugalpumper

TeffikoUafhængigt udvikler API mellem bærende aksialt opdelte centrifugalpumper for at imødekomme markedskrav. Disse pumper er udformet med omhyggelig produktion og streng kvalitetskontrol og er ISO 9001 certificeret og overholder ISO 2548C standarder. De leverer effektive fluidtransportløsninger til flere industrier, hvilket hjælper kunderne med at forbedre konkurrenceevnen.

Driftsbetingelser:

Strømningshastighed: 68–3.975 m³/h

Hoved: 6–230 m

Indløb/udløbsdiameter: 150–600 mm

Temperaturområde: Maksimal væske temperatur ≤80 ° C - 120 ° C

Omgivelsestemperatur: ≤40 ° C.

Rotationshastighed: 2.960 o / min, 1.480 o / min
