Min praktiske guide til rotorer og statorer i progressive hulrumspumper

Efter mange års arbejde i industrisektoren kan jeg med sikkerhed sige detprogressive hulrumspumper(også kendt som rotor-stator-pumper, excentriske skruepumper) er absolutte "hæfteklammer" til væskeoverførsel. Som positive fortrængningspumper er de designet specifikt til at håndtere viskøse væsker, ætsende stoffer og medier, der indeholder faste partikler - de er uundværlige i olieudvinding, kemiske anlæg, spildevandsbehandlingsanlæg og fødevareproduktionslinjer.

Efter min mening stammer deres fremragende ydeevne fra det tætte samarbejde mellem rotoren og statoren. For virkelig at forstå arbejdsprincippet, ydeevnen og den langsigtede stabile drift af progressive hulrumspumper, skal du have grundigt fat i disse to kernekomponenter. Dette er ikke kun teoretisk viden; det er hårdt tjent erfaring, jeg har oparbejdet gennem årene.

I. Rotor og Stator

I mine øjne ligger "livlinen" for enhver progressiv hulrumspumpe i kombinationen af ​​rotoren og statoren - jo mere præcist de passer, jo højere er pumpens effektivitet.

Rotoren er en spiralformet metalaksel, normalt lavet af højstyrke rustfrit stål, legeret værktøjsstål eller endda titanium. Som den aktive komponent installeret inde i pumpehuset, driver den ikke kun væskestrømmen, når den roterer, men genererer også den kompressionskraft, der kræves til overførsel. Jeg har set mange rotorer gennemgå forkromning eller andre overfladehærdende behandlinger, og ærligt talt forbedrer dette deres slidstyrke markant. Hvis dette trin springes over, vil det resultere i en irriterende høj slidhastighed på rotoren.

Statoren er på den anden side et metalrør med et støbt indre hulrum, foret med elastiske materialer såsom nitrilgummi (NBR), fluorgummi (FKM) eller EPDM. Dens indvendige form passer perfekt til rotoren, og rotorens diameter er lidt større end statorens indvendige diameter. Denne "interferenspasning" sikrer, at de dannede kamre er lufttætte; hvis tætningen svigter, er pumpen stort set ubrugelig.

Uanset om det er en enkeltskruet pumpe (enkeltgevind rotor parret med en dobbeltgevind stator), en dobbeltskruepumpe (to modsat roterende og indgribende skruer) eller en tredobbelt skruepumpe (en drivskrue med to drevne skruer), lærte jeg på den hårde måde, at tilpasningspræcisionen mellem rotoren og statoren direkte kan afgøre pålideligt, om pumpen kan fungere pålideligt. Selv en lille afvigelse kan føre til reduceret flow, lækage eller fuldstændig nedlukning.

II. Arbejdsprincip: Enkel, men effektiv "hulrumstransport"

Jeg forstod ikke helt arbejdsprincippet for progressive hulrumspumper, før jeg adskilte to gamle pumper - det er faktisk meget nemt at forstå.

Når rotoren roterer excentrisk inde i statoren, danner deres indgribende spiralformede strukturer en række forseglede hulrum. Når rotoren drejer, bevæger disse hulrum sig støt mod udløbsenden og "bærer" i det væsentlige væsken fremad. Det er som at have et usynligt transportbånd inde i pumpen, specielt designet til væskeoverførsel.

Ved sugeporten udvider hulrummets volumen, hvilket reducerer det indre tryk, og væske suges fra reservoiret ved atmosfærisk tryk; mens rotoren fortsætter med at rotere, skubbes hulrummet fyldt med væske til udløbsporten, hvor hulrummets volumen trækker sig sammen, hvilket klemmer væsken for at øge trykket, hvilket tillader væsken at blive udtømt jævnt.

Det, jeg især godt kan lide ved dette design, er, at det overhovedet ikke kræver indløbs- eller trykventiler. Dette opnår ikke kun stabil, lavpulserende overførsel – afgørende for følsomme processer – men håndterer også skånsomt de "sarte" forskydningsfølsomme materialer, såsom biofarmaceutiske råmaterialer, der kan svigte, hvis de udsættes for forkert kraft. Her er et praktisk tip til dig: Hvis du vender om rotorens retning, kan du skifte suge- og afgangsretning. Denne lille operation har sparet mig for besværet med at omkonfigurere hele udstyret flere gange.

III. Kernefordele (og ufuldkomne ulemper)

Gennem årene har jeg set progressive hulrumspumper udkonkurrere andre typer pumper i mange scenarier, men de er ikke almægtige. Lad os objektivt diskutere deres fordele og ulemper.

(I) Uundværlige kernefordele

• Stabilt flow og nem justering:Den tætte pasform mellem rotoren og statoren sikrer ekstremt ensartede ændringer i hulrumsvolumen med næsten ubetydelige flowudsving. I modsætning til centrifugalpumper kræver det ikke yderligere ventiler for at give et stabilt lineært flow, hvilket gør det særligt velegnet til præcisionskrævende scenarier såsom kemisk produktion. Ydermere er flowhastigheden direkte forbundet med rotorhastigheden - justering af output er lige så simpelt som at dreje på en knap. Jeg brugte den til at kontrollere flow under batchproduktion, og jeg har aldrig haft nogle defekte produkter på grund af flowafvigelser.
• Ensartet trykudgang:Væsken presses blidt og kontinuerligt under overførsel uden pludselige trykspidser. Jeg har aldrig haft problemer med at bruge det til at transportere "berørte" trykfølsomme medier som højviskose polymeropløsninger.
• Fremragende selvansugende evne:Der kræves ingen præ-priming - når den først er startet, kan den trække væske direkte fra beholderen med et maksimalt sugeløft på op til 8,5 meter vandsøjle. Dette er langt bedre end stempelpumper, især i spildevandsrensningsanlæg, hvor vi starter og stopper pumper ofte. Efter at have skiftet til progressive hulrumspumper blev vores teams forberedelsestid halveret.
• Alsidig væskehåndtering:Den kan nemt håndtere væsker med høj viskositet (jeg har transporteret marmelade og chokoladesirup), sandfyldt råolie, slibende slam og ætsende kemikalier. Den klarer sig bedre end membranpumper ved håndtering af gas-faststofblandinger og kan ikke matche tandhjulspumper til at transportere viskøse væsker. Jeg brugte den engang til at transportere slam indeholdende partikler på størrelse med golfbolde uden en eneste tilstopning.
• Overførsel med lav forskydning for at beskytte materialer:Dens design minimerer forskydningskraften, hvilket er en "redder" for den biofarmaceutiske industri. Jeg brugte den til at transportere proteinopløsninger og bioaktive stoffer, og materialets ydeevne blev overhovedet ikke påvirket – noget de fleste pumper ikke kan opnå.
• Kompakt struktur og energieffektivitet:Det optager et lille fodaftryk, hvilket gør installation og vedligeholdelse bekvem. Derudover er den meget energieffektiv; efter at have erstattet gamle pumper med det i vores kemifabrik, faldt elomkostningerne med 15 %.
• Dobbeltfunktion som doseringspumpe:I modsætning til stempelpumper, membranpumper eller tandhjulspumper er dens præcision tilstrækkelig til kemisk dosering og påfyldning. Jeg brugte den tidligere til at transportere reagenser i et laboratorium, med præcision kontrolleret inden for 1 %, hvilket eliminerer behovet for yderligere måleudstyr.

(II) Ulemper at passe på

• Høje omkostninger:Helt ærligt er dens indkøbspris og vedligeholdelsesomkostninger højere end for enklere pumper. Små værksteder kan finde det uøkonomisk, men for tunge arbejdsforhold kan dets holdbarhed gøre den første investering umagen værd.
• Følsomhed over for overskydende faste partikler:For mange faste partikler i mediet vil forårsage hurtigt slid på rotoren og statoren. Jeg brugte den engang til at transportere råolie med for højt sandindhold, og statoren svigtede efter seks måneder. Lektionen: Kontroller altid indholdet af faste partikler, og installer et filter, hvis du er usikker.
• Strengt ingen tørløb:Selv et minuts tørløb kan forårsage overophedning og beskadigelse af rotoren og statoren. En kollega af mig begik denne fejl – undlod at kontrollere væskeniveauet før start – og brændte rotoren ud, hvilket resulterede i en hel dag med nedetid og betydelige omkostninger til reservedele.
• Ændring påkrævet for højtryksscenarier:Det er det bedste valg til lavt til medium tryk arbejdsforhold, men yderligere modifikationer er nødvendige for højtryksoverførsel. Jeg prøvede engang at bruge det til højtryksoverførsel, men det lækkede alvorligt, indtil vi opgraderede tætningerne og huset.
• Kavitationsrisiko:Hvis væsketrykket er lavere end dets damptryk, vil der opstå kavitation - små bobler brister og beskadiger indre dele. Jeg stødte på dette i et scenarie med lavt flow, og rotoren var udhulet. Senere løste installationen af ​​en overtryksventil problemet, men det var en dyr lektie.

IV. Hvordan rotor- og statorgeometri påvirker ydeevnen (Mine udvælgelseskriterier)

Efter flere års valg af pumper fandt jeg ud af, at rotorens og statorens geometri er nøglen til tilpasning til arbejdsforhold.

Pumpetypeklassificering (Min hurtige matchningsvejledning)

• Enkeltskruede pumper:Enkeltgevind rotor parret med en dobbeltgevind stator - jeg prioriterer dette til transport af højviskose væsker eller medier, der indeholder faste partikler. Eksempelvis slamoverførsel i renseanlæg, hvor dets anti-tilstopningsevne er fremragende.
• Dobbeltskrue pumper:To modsat roterende og sammengribende skruer - fungerer ekstremt jævnt med lav støj. Jeg bruger den til at transportere rene eller let forurenede olier og kemikalier, hvilket sikrer materialets renhed, hvilket er afgørende for farmaceutiske eller fødevaregodkendte applikationer.
• 3-skrue pumper:En drivskrue med to drevne skruer - flow er lige så ensartet som en doseringspumpe. Den er særligt velegnet til transport af rene væsker med lav viskositet, såsom hydraulikolie og smøreolie; Jeg bruger det ofte i værktøjsmaskiners smøresystemer og har aldrig haft problemer med utilstrækkelig smøring.

Geometri-undertyper (små detaljer, der påvirker ydeevnen)

Ud over de grundlæggende pumpetyper kan subtile justeringer af rotorens og statorens geometri medføre betydelige ændringer:

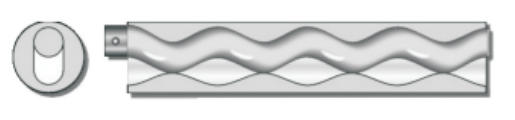

• S-type: Ultrastabil overførsel, kompakt rotorindløb og lave krav til netto positivt sugehoved (NPSH). Jeg vælger altid dette, når jeg transporterer tyktflydende materialer eller medier med store partikler - ikke længere kæmper med kavitation og tilstopning.

• L-type: Længere tætningslinje mellem rotoren og statoren, hvilket resulterer i højere effektivitet og længere levetid. Den har en kompakt struktur, men stor flowkapacitet, velegnet til højtydende scenarier, hvor nedetidsomkostningerne er høje.

• D-type: Kompakt struktur, næsten pulsationsfri overførsel og ekstrem høj målepræcision. Jeg bruger det i præcise kemiske doseringsscenarier – indstil parametrene og lad det være med tillid, ingen grund til at bekymre dig om flowudsving overhovedet.

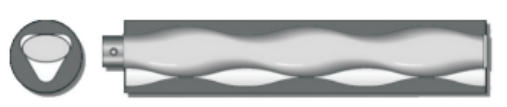

• P-type: Kombinerer stor flowkapacitet med en kompakt struktur, og arver L-typens lange tætningslinje. Det er min "all-purpose pumpe" - i stand til både højflowoverførsel og præcis dosering.

Derudover kan parametre som helixvinkel, bly og tandprofil ikke ignoreres. Ud fra min erfaring: Jo større spiralvinklen er, jo større strømningshastighed, men jo lavere tryk; jo mindre spiralvinklen er, jo højere er trykket, men jo lavere strømningshastighed. Dette er en afvejning, der afhænger af prioriteringen af ​​arbejdsforholdene. Har du brug for at transportere en stor mængde tyktflydende væske? Vælg en stor helixvinkel; har brug for højtryks-langdistance-overførsel? Vælg en lille skruevinkel.

V. Udvælgelse og vedligeholdelsestips (Min "Vejledning til at undgå faldgruber" fra erfaring)

(I) Vælg den rigtige pumpe for at undgå omveje

At vælge en pumpe (inklusive matchende rotor og stator) er afgørende for at matche arbejdsforholdene. Dette er erfaring jeg fik efter at være faldet i utallige faldgruber:

• Medier med høj viskositet:Vælg en enkeltskruet pumpe, og rotoren skal være lavet af forkromet rustfrit stål eller slidstærk legering. Tro mig, at vælge almindelige materialer for at spare penge vil resultere i hyppige udskiftninger af dele senere, hvilket vil være en hovedpine.
• Medier indeholdende faste partikler:Enkeltskruet pumpe parret med en speciel gummistator (slid- og korrosionsbestandig). Jeg brugte tidligere en almindelig gummistator til slamoverførsel, som fejlede på 3 uger; skiftet til en speciel formel en varede 8 måneder før udskiftning.
• Høje krav til flow/trykstabilitet:Vælg en dobbeltskruepumpe eller en tredobbeltskruet pumpe. For følsomme processer er fordelen ved lav pulsering de ekstra omkostninger værd.

Valget af statormateriale er også afgørende: nitrilgummi (NBR) til oliebaserede medier, EPDM til højtemperaturmiljøer og fluorgummi (FKM) til ætsende medier. Hvis du transporterer stærkt ætsende væsker, såsom stærke syrer eller opløsningsmidler, skal du ikke tøve med at vælge en Hastelloy-rotor - selvom den er dyr, er den meget mere holdbar end almindelige metaller og holder flere år længere.

(II) Korrekt vedligeholdelse for længere levetid

Tilstrækkelig vedligeholdelse er nøglen til en pumpes levetid. Dette er min daglige vedligeholdelsesrutine:

• Regelmæssig slidkontrol:Statorer er tilbøjelige til elastisk træthed over tid. Hvis du bemærker reduceret pumpesug, øget lækage eller højere drift, skal du straks udskifte statoren – vent ikke på, at den fejler fuldstændigt, da rotoren også kan være påvirket på det tidspunkt. For højfrekvente pumper inspicerer jeg statoren månedligt.
• Forbyd strengt tørløb og overbelastning:Opstart og nedlukning skal følge procedurer. Vi har installeret spærreanordninger på pumperne, som automatisk lukker ned, når væskestanden er for lav, og der har ikke været flere tilfælde af rotorudbrænding.
• Hold medier rene:Installer et filter på mindst 20 mesh ved indløbet og rengør det ugentligt. Selv fine partikler kan slide rotoren og statoren over tid.
• Reducer hastigheden ved transport af tyktflydende væsker:Brug af høj hastighed til at transportere medier med høj viskositet "ødelægger" statoren. Jeg reducerer generelt hastigheden med 30%-40% - selvom det er langsommere, sparer det mange penge på udskiftning af dele.
• Installer beskyttelsesanordninger:Trykafbrydere, væskeniveausensorer og vibrationsmonitorer er alle værd at installere. Jeg havde engang en pumpe med unormal vibration; monitoren advarede mig på forhånd, og jeg udskiftede den slidte rotor i tide, så jeg undgår mere alvorlige skader.

VI.Teffiko: Et pålideligt pumpemærke, jeg stoler på

Efter alle disse år forstår jeg dybt, at rotoren og statoren er kernen i progressive hulrumspumper - og Teffiko forstår dette bedre end de fleste mærker.

Som en pålidelig leverandør af industrielle produkter og ingeniørtjenester fokuserer de udelukkende på kernepumpekomponenter. Hvis du leder efter en progressiv hulrumspumpe, der ikke svigter dig, anbefaler jeg oprigtigt Teffiko.Klik her for at lære mere om deres progressive hulrumspumpeserie
