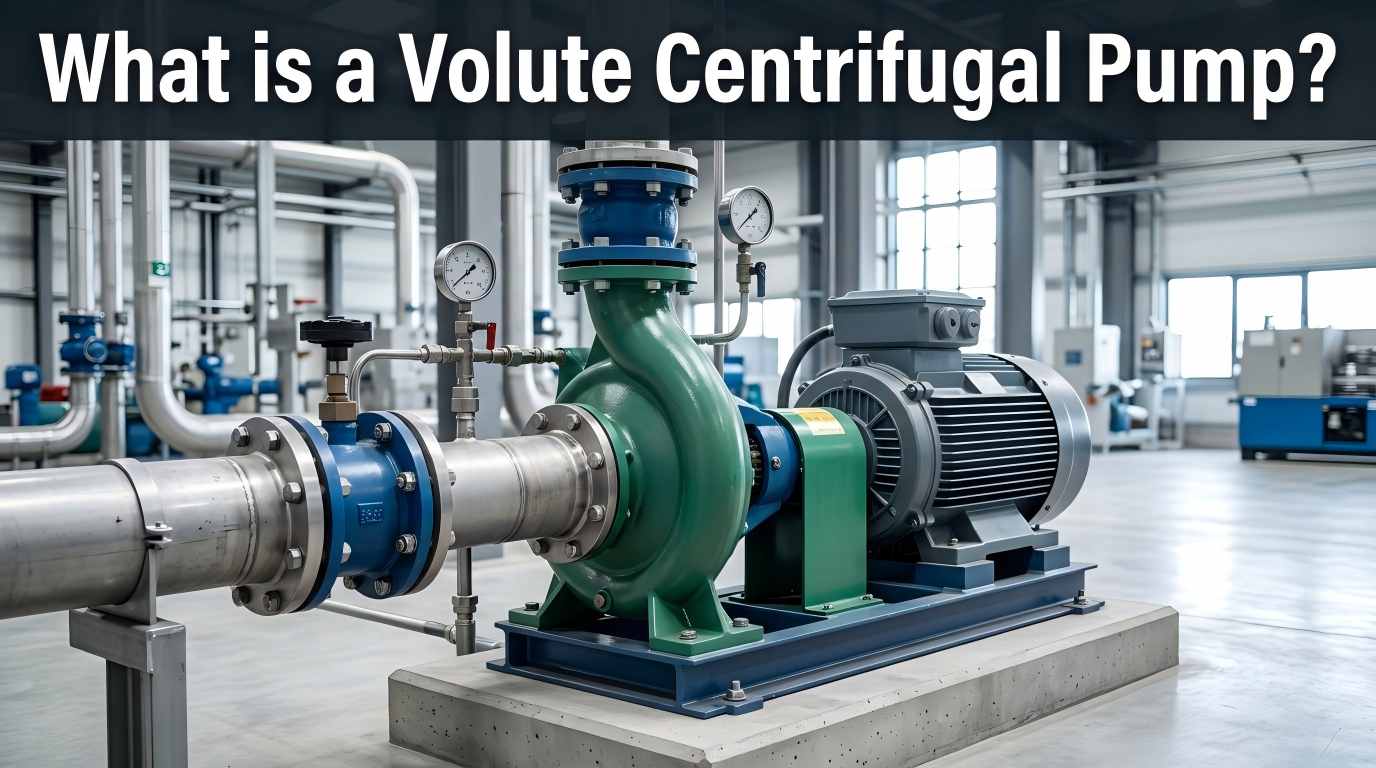

A volut centrifugalpumpeer en type dynamisk pumpe, der omdanner mekanisk energi til hydraulisk energi gennem rotation af et pumpehjul og er afhængig af et spiral-spiralhus til effektiv væskelevering. I modsætning til andre typer centrifugalpumper er dens mest fremtrædende egenskab det spiralformede hus (også kendt som et spiralhus), som er den kernekomponent, der adskiller den fra modeller som diffuser-centrifugalpumper. Volute centrifugalpumper har robust konstruktion, relativt lave omkostninger, støjsvag drift og pålidelig ydeevne med minimal påvirkning fra korrosion og erosion. De er det foretrukne udstyr til de fleste industrielle og civile væskeleveringsapplikationer.
Den stabile drift af pumpen afhænger af koordineringen af forskellige komponenter. Kernekomponenterne og deres funktioner er som følger:
Et spiralkammer, der omgiver pumpehjulet med et tværsnitsareal, der gradvist øges fra pumpehjulets udløb til udløbsporten. Dens kernefunktioner er at opsamle højhastighedsvæske, reducere hastigheden og øge trykket. Dens form og størrelse påvirker direkte pumpens effektivitet og tryk. Den er opdelt i enkelt spiral (mest brugt) og dobbelt spiral (afbalancerer radial kraft og forlænger levetiden).
Pumpens "hjerte", en roterende komponent med buede blade, forbundet til motoren via en pumpeaksel. Den roterer med høj hastighed for at generere centrifugalkraft, suger væske ind og giver kinetisk energi. Bladparametre (form, mængde, vinkel) bestemmer pumpens flowhastighed, løftehøjde og effektivitet.
Pumpeakslen overfører mekanisk energi fra motoren til pumpehjulet. Lejer understøtter rotationen af pumpeakslen, bevarer koaksialiteten og reducerer friktionen. Til høje temperaturer og højtryksarbejdsforhold er oliekølere påkrævet for at forhindre olieforringelse og forlænge lejernes levetid.
Forhindrer væskelækage og indtrængen af ekstern luft for at undgå kavitation. Almindelige typer omfatter mekaniske tætninger og pakningstætninger. Matching med ekstra tætningssystemer kan forbedre pålideligheden, og vedligeholdelse kan referere til API 682-standarder.
Sugeporten er placeret i midten af spiralen for at suge væske ind; udløbsporten er for enden af spiralen for at levere væske under tryk. Størrelsen og formen af begge påvirker væskemodstanden og pumpens effektivitet.
Arbejdsprocessen er kontinuerlig energiomdannelse, opdelt i 4 kernestadier:
Motoren driver løbehjulet til at rotere ved høj hastighed og danner et lavtryksområde i midten af løbehjulet. Væske suges ind i pumpen under trykforskellen.
Når pumpehjulet roterer kontinuerligt, skubber bladene væsken til at bevæge sig radialt, hvilket væsentligt øger væskens strømningshastighed og kinetiske energi.
Højhastighedsvæske kommer ind i spiralhuset, hvor den forstørrede strømningspassage reducerer strømningshastigheden og omdanner kinetisk energi til trykenergi for at opnå højtrykslevering.
Væske under tryk udledes gennem udløbsporten. Med den kontinuerlige rotation af pumpehjulet fuldføres kontinuerlig levering.
Volutstrukturen matcher væskestrømningsegenskaberne, hvilket reducerer turbulenstab. Effektiviteten under designforhold når 70%-90%, med ensartet strømningshastighedsfordeling.
Færre kernekomponenter, nemme at behandle og installere, ingen kompleks transmissionsmekanisme, lav fejlrate, intet behov for indløbs- og udløbskontraventiler og lave vedligeholdelsesomkostninger.
Kan designes i forskellige specifikationer i henhold til arbejdsforhold, velegnet til forskellige væsker såsom rent vand, spildevand og kemiske medier, og kan tilpasses til normal temperatur, høj temperatur og højtryks arbejdsforhold.
Integreret design, lille størrelse og let vægt, velegnet til scenarier med begrænset plads og let at integrere i eksisterende leveringssystemer.
Lave produktionsomkostninger, bekvem udskiftning af sliddele, energibesparelse gennem effektiv drift, velegnet til leveringsscenarier med stort flow.
Volute centrifugalpumper er et pålideligt valg til industriel væskelevering takket være deres hydrodynamiske fordele. Men deres faktiske energieffektivitet påvirkes af detaljer som materialevalg og fremstilling. Teffiko udvikler stabile og effektive væskeleveringsløsninger gennem præcis R&D og streng test. Velkommen til at konsultere eller bestille:www.teffiko.com
