Hvad er en centrifugalpumpe med slutsugning?

I industriel væskeoverførsel, bygnings-HVAC-systemer og kommunale vandforsyningssystemer vil du altid finde et velkendt stykke udstyr - slutsugende centrifugalpumpe.

Hvad er en centrifugalpumpe med slutsugning?

En slutsugende centrifugalpumpe, som navnet antyder, er en enkelt-trins, enkeltsugende centrifugalpumpe, hvor væske kommer aksialt ind fra siden af ​​pumpehuset og udledes radialt fra toppen af ​​pumpehuset efter at være blevet accelereret af pumpehjulet.

Den er også kendt som en horisontal endesugepumpe i industrien. Dens mest fremtrædende egenskab er dens bagudtræksdesign. Dette design gør det muligt for vedligeholdelsespersonale at trække de roterende komponenter (inklusive pumpehjulet, akslen, tætninger osv.) direkte til vedligeholdelse uden at fjerne indløbs- og udløbsrørledningerne. For ingeniører betyder det minimal nedetid og lave vedligeholdelsesomkostninger.

Arbejdsprincippet for en endesugende centrifugalpumpe

Arbejdsprincippet for en endesugende centrifugalpumpe er ligetil, efter den grundlæggende logik i de fleste centrifugalpumper, med fokus på dens unikke endesugedesign. Her er en klar trin-for-trin forklaring:

1. Væskesugning:Pumpen suger væske ind gennem sugeporten for enden af ​​pumpehuset (modsat motoren), og væsken strømmer direkte ind i øjet på det roterende pumpehjul.
2. Centrifugalkraftgenerering:Drevet af motoren roterer pumpehjulet, og centrifugalkraften skubber væsken fra midten af ​​pumpehjulet til dens ydre kant, hvilket øger væskens hastighed og tryk.
3. Væskeudledning:Højhastighedsvæsken kommer ind i pumpehuset (også kendt som spiralen), som har en gradvist ekspanderende form for at bremse væsken og omdanne kinetisk energi til statisk trykenergi. Væsken udledes derefter gennem udløbsporten på siden af ​​pumpehuset til målstedet (såsom rørledninger, lagertanke osv.).
4. Kontinuerlig drift:Så længe motoren kører kontinuerligt, gentages ovenstående proces kontinuerligt, hvilket opnår stabil og kontinuerlig væskeoverførsel. Slutsugedesignet sikrer jævn væskeindtrængning, reducerer turbulens og forbedrer driftseffektiviteten.

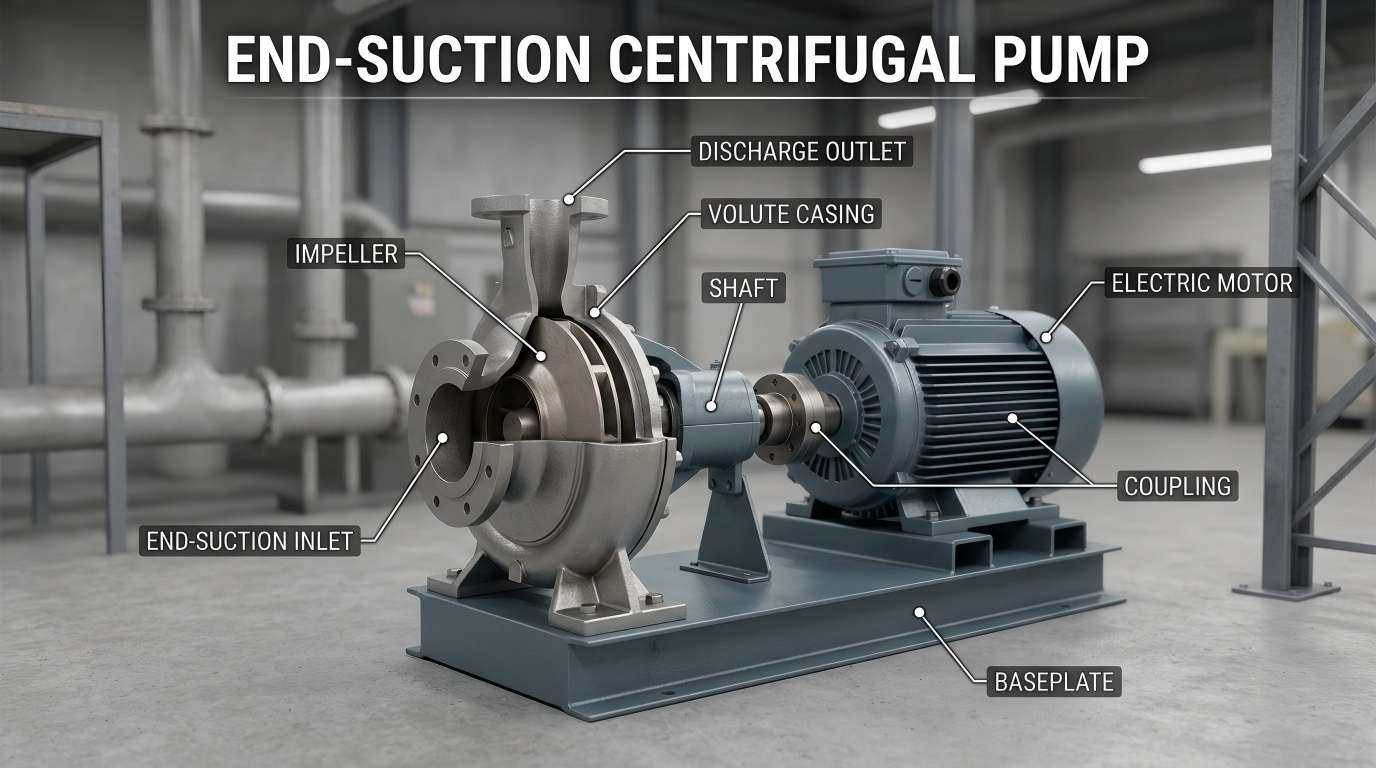

Nøglekomponenter i en endesugende centrifugalpumpe

For at hjælpe dig med bedre at forstå arbejdsprincippet for en slutsugende centrifugalpumpe, er dens hovedkomponenter opdelt og forklaret i almindeligt sprog nedenfor:

• Impeller:En roterende komponent, der ligner en "ventilator", der bruges til at generere centrifugalkraft. Det er normalt lavet af metal (rustfrit stål, støbejern) eller plastik, afhængigt af den type væske, der overføres.
• Pumpehus (volut):Den ydre kappe, der omslutter pumpehjulet, er formet til at opsamle væske, der udledes fra pumpehjulet, bremse væsken og øge trykket før udledning.
• Sugeport:En åbning for enden af ​​pumpehuset, gennem hvilken væske kommer ind i pumpehuset. Den er normalt udstyret med en flange (med en hævet kant) for nem tilslutning til rørledninger.
• Udledningsport:En åbning på siden af ​​pumpehuset, gennem hvilken væske kommer ud af pumpehuset. Den er også udstyret med en flange til at lede væske ind i rørsystemet.
• Aksel:En stangformet komponent, der forbinder pumpehjulet og motoren, ansvarlig for at overføre kraft fra motoren til pumpehjulet og drive pumpehjulet til at rotere.
• Forseglinger:Undgå væskelækage fra akselgabet (mellem pumpehuset og motoren). Almindelige typer omfatter mekaniske tætninger og pakningstætninger.

Bredt udvalg af applikationer

• VVS:Slutsugepumper er den centrale strømkilde til kølevandscirkulation og kølevandssystemer i store bygninger.
• Industriel vandforsyning og tryksætning:Anvendes til overførsel af rent vand, tryksystemer og kedelfødevand på fabrikker.
• Brandsikringssystemer:Særlige brandslukningspumper giver en stabil højtryksvandstrøm i nødstilfælde.
• Landbrugsvanding:Udbredt i landbrugsjordvanding og dræning på grund af dets brede flowområde.

Oversigt

Slutsugende centrifugalpumpe er en pålidelig, omkostningseffektiv løsning til de fleste væskeoverførselsbehov. Dens enkle struktur, nemme vedligeholdelse og brede anvendelse gør den populær blandt ingeniører, facility managers og ejendomsejere.
