Detaljeret forklaring af almindelige skylleplaner 1/11/53A/53B

Ved installation, idriftsættelse, vedligeholdelse og vedligeholdelse af industrielle væskesystemer (såsom pumper, ventiler, rørledninger, varmevekslere og andet udstyr) er skylleplanen en kerneproces til at fjerne urenheder (svejseslagge, rust, støv, oliepletter) i systemet og sikre sikker drift af udstyret.

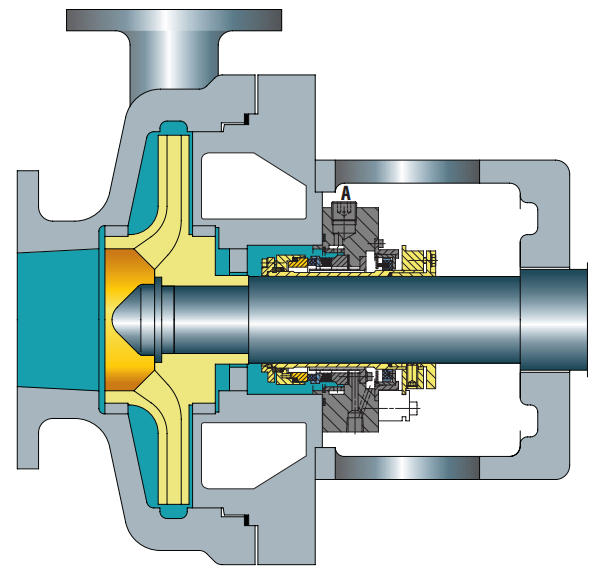

I. Plan 1: Enkeltsløjfe lige gennemskylning (grundlæggende universaltype)

1. Kernedefinition

Plan 1 kræver ingen eksterne rørledninger. Den fungerer som den indvendige skyllerørledning for mekaniske tætninger. I modsætning til plan 11 er skyllerørledningen ikke udsat for atmosfæren, hvilket forhindrer højviskose væsker i at fryse/polymerisere ved lave temperaturer.

2. Gældende scenarier

• Anvendes normalt til vandrette pumper.
• Højviskositetsvæsker, der er tilbøjelige til at fortykke, størkne eller polymerisere.
• Mere egnet til ANSI-pumper.

3. Forholdsregler

• Strømningshastigheden af ​​skyllevæsken skal være tilstrækkelig til at fjerne varme fra det mekaniske tætningskammer.
• I modsætning til Plan 11 ledes skyllevæsken sjældent til tætningsfladen.
• Anbefales ikke til snavsede produkter, da de let kan tilstoppe skyllerørledningen.
• ওয়াটার ট্রিটমেন্ট প্ল্যান্ট: রিভার্স অসমোসিস সিস্টেমের জন্য 120 মি মাথার প্রয়োজন?

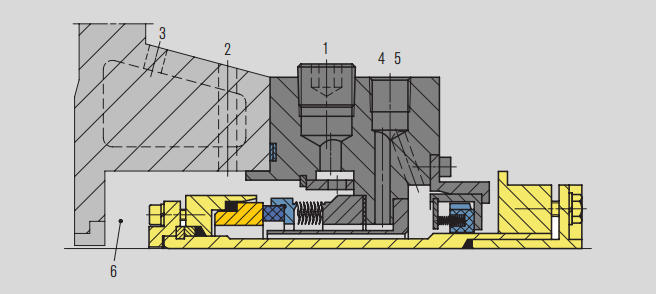

Seglkammerdetaljer

1. Skylleport (F), tilstoppet (til eventuel fremtidig cirkulerende væske eller udluftning af vertikale pumper)
2. Udluftningsport (V), hvis nødvendigt
3. Varme-/køleindløb (HI eller CI), varme-/køleudtag (HO eller CO), hvis påkrævet
4. Kølevandsflowhastighed (Q)
5. Afløbsport (D)
6. 4. Skylning (F)

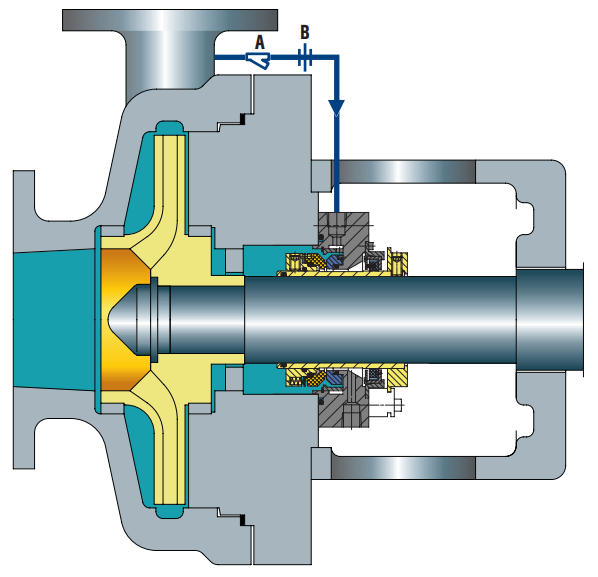

II.

1. Kernedefinition

• Standard skylleplan for alle enkelttætninger.
• I. Plan 1: Enkeltsløjfe lige gennemskylning (grundlæggende universaltype)
• Hjælper med at skabe yderligere damptryksmargin i tætningskammeret.
• Bruger flowkontrolåbninger til at begrænse strømmen af ​​skyllevæske til den mekaniske tætning.
• Bruger distribueret skylning for at gøre køling og smøring mere effektiv.

2. Gældende scenarier

• Generelt egnet til alle generelle formål, undtagen når trykforskellen mellem pumpens udløbsport og tætningskammertrykket er lille.

3. Forholdsregler

• Ved applikationer med højt hoved skal åbningsstørrelsen og/eller antallet af åbninger beregnes meget omhyggeligt.
• Halsbøsningens frigang og åbningsstørrelsen sikrer sammen, at skyllevæsken kan strømme korrekt til tætningen.
• Kontroller altid forskellen mellem udløbsporten og tætningskammerets tryk.
• Medier indeholdende faste stoffer, slibemidler eller let polymeriserbare stoffer bør undgås.
• Tilstopningen af ​​åbningspladen kan bekræftes ved at kontrollere rørledningens overfladetemperatur opstrøms og nedstrøms for åbningspladen.

Seglkammerdetaljer

1. Fra højtryksområdet af pumpen (pumpeafgangs- eller pumpeafgangsrørledning)
3. Skylleport (F)
4. Køler (Q)
5. Afløbsport (D)
6. Forsegl kammer



III.

1. Kernedefinition

• Det pumpede medium vil ikke lække til atmosfæren, medmindre tanktrykket er tabt.
• Tryksætning kræver en nitrogenkilde.
• Giver kølespiraler i eller uden for tanken for at fjerne varme.
• Bruger en intern cirkulationsanordning til at sikre cirkulationen af ​​barrierevæsken.
• Barrierevæsken kommer ind i procesmediet gennem den indre tætningsflade.

2. Gældende scenarier

• Velegnet til arbejdsforhold, hvor produktmediet må fortyndes.
• Velegnet til arbejdsforhold, hvor mediet ikke kan smøre den indvendige tætningsflade.
• Velegnet til scenarier, hvor isolationstrykket er op til 16 bar (232 psi).

3. Forholdsregler

• Sørg for, at kildetrykket er højere end det påkrævede isolationstryk.
• Udluft systemet, før udstyret startes.
• Overvåg temperaturen på forseglingens indløbs- og udløbsrørledninger.
• Et fald i væskeniveauet i lagertanken indikerer lækage af de indre og/eller ydre tætninger.
• Sørg for, at isolationstrykket altid er mindst 1,4 bar (20 psi) højere end tætningskammertrykket.
• Hvis isolationstrykket er højere end 16 bar (232 psi), bør plan 53B, 53C eller 54 anvendes.
• Bekræft med procesingeniøren, om produktmediet må være kontamineret.
• Sørg for kompatibiliteten mellem isolationsvæsken og mediet, der pumpes af pumpen.

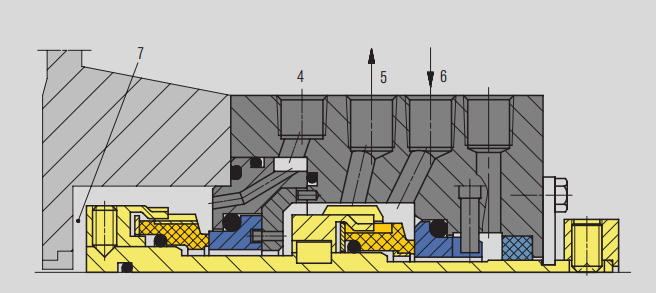

Seglkammerdetaljer

4. Skylning (F)

5. Væskespærreudløb (LBO)

6. Væskebarriereindløb (LBI)

7. Forsegl kammer

IV.

1. Kernedefinition

• Barrierevæsken og nitrogen er adskilt af en membran, som effektivt kan forhindre sammenblanding af nitrogen og barrierevæsken, svarende til Plan 53A.
• Det pumpede medium vil normalt ikke lække til atmosfæren, medmindre blæretrykket er tabt.
• Som et uafhængigt system har det høj pålidelighed og kræver ikke en permanent nitrogenkilde og eksternt tryk.
• Varmegenvinding udføres gennem en vand- eller luftkøler.
• Barrierevæsken kommer ind i procesmediet gennem den indre tætningsflade.

2. Gældende scenarier

• Velegnet til arbejdsforhold, hvor produktmediet må fortyndes.
• Velegnet til arbejdsforhold, hvor mediet ikke kan skylle den indvendige tætningsflade.
• Velegnet til arbejdsforhold, hvor Plan 53A ikke kan anvendes på grund af manglende evne til at opnå en kontinuerlig og stabil nitrogenkilde ved det nødvendige tryk.
• Velegnet til anvendelsesscenarier, hvor isolationstrykket er højere end 16 bar (232 psi), og Plan 53A ikke kan anvendes.

3. Forholdsregler

• Bekræft med procesingeniøren, om produktmediet må være kontamineret.
• Bekræft kompatibiliteten mellem isolationsvæsken og det pumpede medium.
• Sørg for, at blæremembranen er foropladet ved det korrekte tryk for at opnå det nødvendige isolationstryk ved driftstemperaturen.
• Udluft systemet, før udstyret startes.
• Overvåg temperaturen på forseglingens indløbs- og udløbsrørledninger.
• Sørg for, at isolationstrykket altid er mindst 1,4 bar (20 psi) højere end tætningskammertrykket.
• På grund af den lille kapacitet af isolationsvæsken i akkumulatoren afhænger varmeafledningseffekten af ​​kølerens effektivitet.

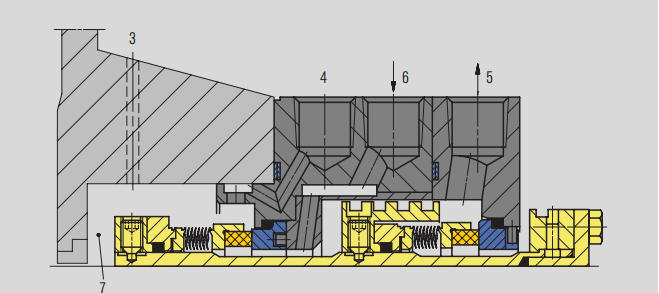

Seglkammerdetaljer

3. Trykreferencepunkt

4. Skylning (F)

5. Liquid barrier output (LBO)

6. Liquid barrier input (LBI)

7. Forsegl kammer

Konklusion
