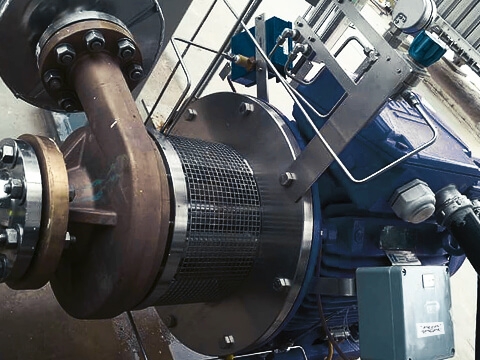

Kryogen centrifugalpumpe er et specialiseret væsketransportudstyr udviklet til transport af medier med ultralav temperatur, med den gældende mediumtemperatur generelt under -150°C. Sammenlignet med almindelige centrifugalpumper vedtager dette udstyr specielle kryogene materialer og præcisionsforseglingsstrukturer, der har fremragende termisk stødmodstand, hvilket muliggør sikker og effektiv levering af lavtemperatur flydende gasser såsom flydende naturgas (LNG), flydende oxygen, flydende nitrogen, flydende argon og flydende brint.
Arbejdsprincip
Det grundlæggende driftsprincip for en kryogen centrifugalpumpe er det samme som for en konventionel centrifugalpumpe: den er afhængig af højhastighedsrotationen af pumpehjulet for at generere centrifugalkraft, accelerere lavtemperatur-væskemediet, konvertere mekanisk energi til fluid kinetisk energi og opnå stabil levering af mediet fra sugeenden til udledningsenden. Kerneforskellen mellem dem er, at kryogene centrifugalpumper stabilt kan tilpasse sig ultralave temperaturforhold fra -162°C for flydende naturgas til -269°C for flydende helium uden materialeskørhed eller udstyrsfejl.
1. Særlige kryogene materialer
Pumpehuset og pumpehjulet er lavet af kryogenbestandigt stål såsom 304/316L rustfrit stål, aluminiumslegering og bronze, hvilket giver tilstrækkelig sejhed i miljøer med lav temperatur til at eliminere koldskørhed; pumpeakslen er lavet af højstyrkelegeret stål, som kan modstå temperaturforskelle belastninger og højhastighedsdriftsbelastninger.
2. High-End tætningssystem
Effektiv forebyggelse af lækage af flygtige lavtemperaturmedier er nøglen til sikker drift af udstyret: labyrintforseglinger er enkle og holdbare, hvilket muliggør langsigtet vedligeholdelsesfri drift; mekaniske tætninger og tørgastætninger bruges for det meste i scenarier for læsning og losning af flydende naturgas; tætningstilbehør er lavet af kryogene resistente materialer såsom polytetrafluorethylen og fleksibel grafit, der erstatter almindelige gummitætninger for at undgå revner og svigt ved lave temperaturer.
3.Anti-kavitationsoptimeret design
Flydende lavtemperaturgasser har ekstremt lave kogepunkter og er tilbøjelige til kavitation under drift. Udstyret vedtager en struktur med lavt netto positivt sugehoved (NPSH), udstyret med frontinducer og dobbeltsugningshjul for at øge indløbsmedietrykket, undertrykke medium fordampning fra grundårsagen og reducere kavitationsskader.
4. Thermal Shock Resistance Protection Design

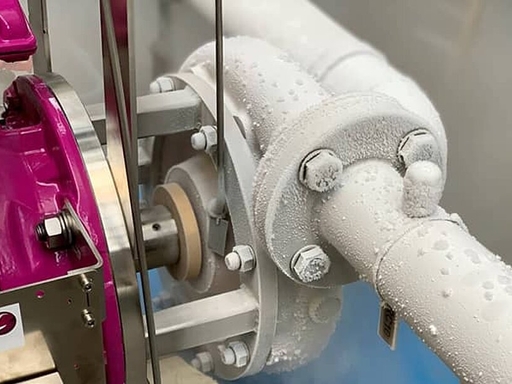

Udstyret er strengt forbudt mod hurtig afkøling og skal forkøles langsomt i overensstemmelse med standarder for at undgå skal revner forårsaget af pludselige temperaturændringer; den er opdelt i lodrette og vandrette strukturer. Vertikale tønde-type kryogene centrifugalpumper har bedre udstødningseffekt og mindre varmeledning, hvilket gør dem til det almindelige valg i industrien for flydende naturgas.
Kryogene centrifugalpumper er uundværlige i mange avancerede industriområder, blandt hvilke industrien for flydende naturgas (LNG) i øjeblikket er det største efterspørgselsmarked.
Udbredt i LNG-modtagestationer til tankmediumoverførsel, skibslæsning og losning og tankbilpåfyldning; den er også udstyret med naturgastankstationer for at levere ren energitankning til tunge køretøjer og skibe.
Som en kerneunderstøttende komponent i luftseparationsudstyr bruges det til at transportere flydende oxygen, flydende nitrogen og flydende argon, der betjener jern- og stålsmeltning, medicinsk oxygenforsyning, halvlederproduktion samt opsamling, opbevaring og transport af flydende kuldioxid.
Ansvarlig for overførsel og påfyldning af raketdrivmidler (flydende oxygen, flydende brint) og leverer flydende nitrogencirkulation til lavtemperaturtest af præcisionsdele til rumfart.
Tilpasset lagring og transport af flydende brint og transportscenarier på brinttankstationer, tjener som nøgleudstyr til brintenergilagring og nye energistøttende projekter.
Som kernebrændstofforsyningspumpe til LNG-drevne skibe, der sikrer stabil forsyning af ren energi til skibe.
| Sammenligningsartikler | Kryogen centrifugalpumpe | Kryogen pumpe med positiv forskydning |
|---|---|---|
| Leveringsflow | Stor flow levering | Lille og medium flow levering |
| Arbejdstryk | Medium tryk | Ultrahøjt tryk |
| Driftseffektivitet | Høj effektivitet under store flowforhold | Lav effektivitet under drift med stort flow |
| Vedligeholdelsessvær | Enkel struktur og nem vedligeholdelse | Mange indvendige dele og kompliceret vedligeholdelse |
| Gældende scenarier | LNG-overførsel, levering af stor tank | Lille flow og højt tryk flydende brint, flydende oxygen levering |
Q: Hvad er den laveste temperatur en kryogen centrifugalpumpe kan modstå?
A: Det anvendelige temperaturområde for konventionelle modeller er -150°C til -269°C, og den nominelle temperaturmodstand for specielle LNG-kryogene centrifugalpumper kan nå -162°C.
Q: Hvordan vælger man mellem vertikale og horisontale kryogene centrifugalpumper?
A: Vertikale tønde-type kryogene centrifugalpumper har god udstødningseffekt og stærk termisk isoleringsevne og foretrækkes til store LNG-leveringsprojekter; horisontale pumper er kompakte i strukturen og bruges mest til små lavtryks-lavtemperatur-leveringsscenarier.
Q: Hvordan forebygger man effektivt kavitation i kryogene centrifugalpumper?
A: Sørg for tilstrækkeligt indsugningstryk, installer en medium inducer, og rengør indløbsrørledningsfilteret regelmæssigt for effektivt at undgå kavitationsproblemer.
Kryogene centrifugalpumper er kerneudstyret til sikker levering af flydende gasser ved lav temperatur, der i vid udstrækning understøtter den konstante udvikling af ren energiindustri såsom flydende naturgas, brintenergi og industrigasser. Med den fortsatte vækst i den globale efterspørgsel efter ren energi vil markedspositionen og anvendelsesområdet for kryogene centrifugalpumper fortsætte med at udvide sig.Teffikoer altid forpligtet til at give kunderne fremragende kryogene væskeløsninger. Vi anbefaler kraftigt at prioritere højkvalitets kryogenbestandige materialer, effektive anti-kavitationsstrukturer og tætningskonfigurationer med lavt tab ved køb.
