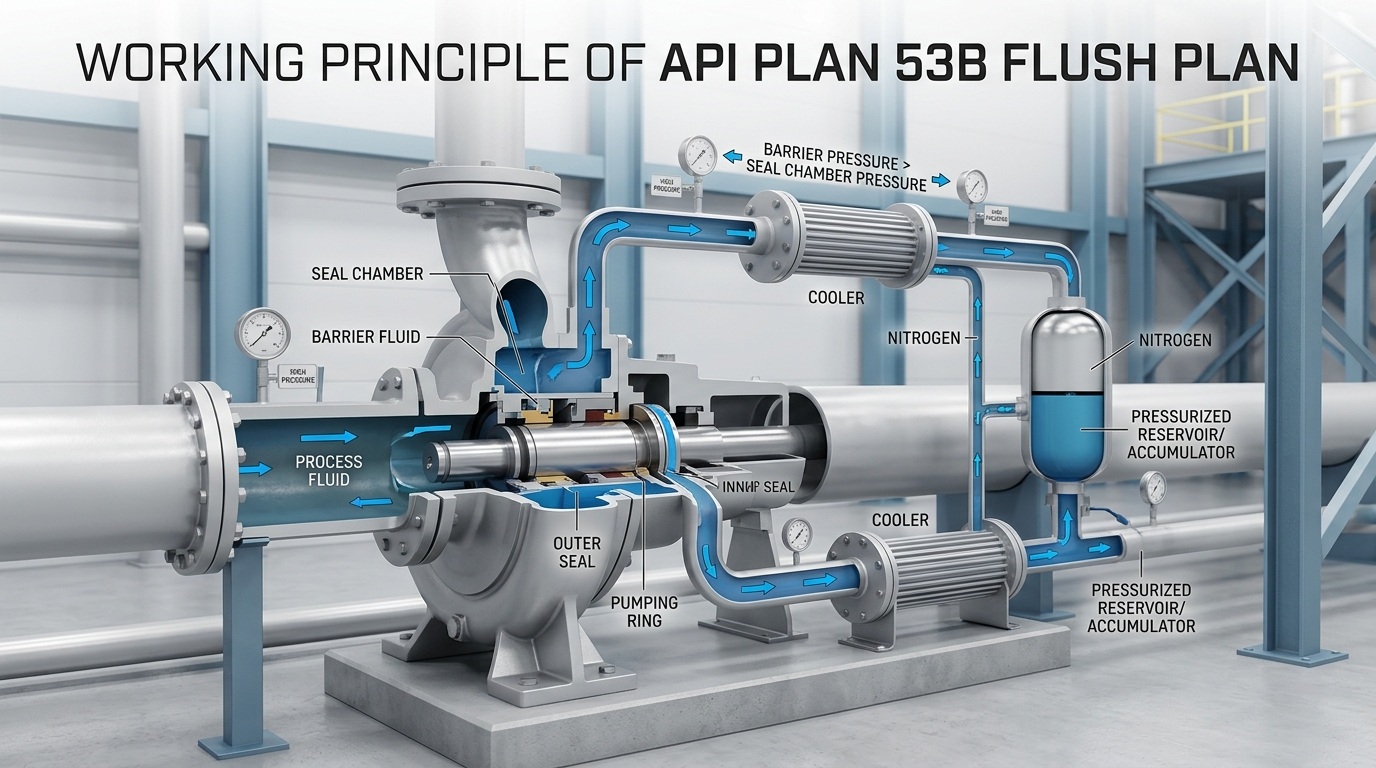

API PLAN 53B skylleplan er et almindeligt spærrevæskecirkulations- og tryksystem til tætninger uden lækage under arbejdsforhold med højtryks, giftige og brændbare medier, som nøje overholder API 682 industristandarden. Mange pumpeproducenter og drifts- og vedligeholdelsesingeniører kan ikke skelne mellem tryklogikken i Plan 53A, 53B og 53C. Dette dokument forklarer fuldt ud arbejdsprincippet for API PLAN 53B skylleplan.
Kombineret med hele cyklussen af udstyrs opstart, nedlukning og drift kan arbejdsprincippet i API PLAN 53B skylleplan nøjagtigt opdeles i tre kernetrin: tryketablering, cirkulerende køling, lækagekompensation og overvågning. Hele processen fungerer i lukket kredsløb og automatisk med fremragende stabilitet.
Før systemstart skal inert gas påfyldes blæregaskammeret gennem den dedikerede opladningsport på akkumulatoren for at fuldføre systemtrykkalibreringen. Det samlede tryk af barrierevæsken er strengt kontrolleret til at være 2~6 kg/cm² højere end trykket af procesmediet i pumpens tætningskammer for at danne en pålidelig trykbarriere. Ved at stole på blærens elastiske bufferegenskaber kan systemet opretholde et stabilt tryk i kort tid selv med mindre tab af barrierevæske, hvilket forhindrer tætningssvigt forårsaget af pludseligt trykfald og lægger et solidt sikkerhedsgrundlag for opstart og drift af udstyret.
Efter at pumpen er startet, driver den indbyggede pumpering barrierevæsken til at cirkulere. Lavtemperatur- og højtryksbarrierevæsken smører tætningsfriktionsparrene, mens den transporterer varme væk. Den opvarmede barrierevæske strømmer gennem varmeveksleren til afkøling og vender derefter tilbage til tætningskammeret for at danne en lukket sløjfe. Dette kontrollerbare temperatur- og trykmiljø forhindrer effektivt slid ved høje temperaturer, tørforbrænding og forkoksning på tætningsfladerne og forlænger i høj grad levetiden for mekaniske tætninger.
Under normal drift af udstyret vil der uundgåeligt forekomme mindre tab af barrierevæske, da en lille mængde barrierevæske trænger ind i procesmediesiden gennem den indre tætningsflade, hvilket er et normalt fænomen. På dette tidspunkt udvider højtryksnitrogenet inde i akkumulatorblæren sig automatisk under trykforskellen og skubber barrierevæsken i væskekammeret for at genopbygge cirkulationskredsløbet for at kompensere for væsketab og stabilisere systemtrykket i realtid uden manuel indgriben.
Hvis tætningsslitagen forstærkes, eller der opstår en lille lækage i rørledningen, vil det store tab af barrierevæske få systemtrykket til at falde under den indstillede tærskel, og den tilpassede trykafbryder vil automatisk udløse en alarm. Drifts- og vedligeholdelsespersonale kan efterfylde ren og kompatibel barrierevæske gennem væskepåfyldningsporten for hurtigt at genoprette det nominelle systemtryk og sikre en kontinuerlig og sikker drift af udstyret.
Standardiseret drift og vedligeholdelse er afgørende for den langsigtede stabile drift af 53B-systemet. Følgende hovedpunkter skal fokuseres på i det daglige arbejde:
Kort sagt, kernen i API PLAN 53B skylleplan ligger i den uafhængige trykstabilisering af blæreakkumulatoren kombineret med det tre-trins lukkede sløjfesystem til cirkulerende køling og kompensation. Den beskytter dobbelte mekaniske tætninger fuldt ud ved at etablere en trykbarriere gennem fortryk, implementere tvungen køling via pumperingen og opnå automatisk trykkompensation og stabilisering med akkumulatoren.
